Instalacja gniazdka wygląda na prostą, ale w praktyce decydują o niej detale: odłączenie zasilania, rozpoznanie przewodów, pewny zacisk i dobór osprzętu do konkretnego miejsca. W tym tekście pokazuję, jak podłączyć gniazdko bez zgadywania i bez ryzykowania błędu. Dostaniesz też praktyczną listę narzędzi, różnice między typami gniazd oraz sygnały, kiedy lepiej przerwać pracę i wezwać elektryka.
Najważniejsze zasady bezpiecznego montażu gniazdka
- Zawsze wyłącz właściwy obwód w rozdzielnicy i potwierdź brak napięcia miernikiem.
- W instalacji jednofazowej przewody podłącza się do zacisków oznaczonych jako L, N i PE.
- Końcówki żył odizoluj zwykle na około 10 mm, ale nie nacinaj miedzi.
- Do miejsc narażonych na wilgoć wybieraj osprzęt o podwyższonej ochronie, najczęściej IP44 lub wyższej.
- Jeśli w puszce są tylko dwa przewody albo instalacja wygląda na starą, nie improvizuj z mostkami i sprawdź to z elektrykiem.
Co trzeba sprawdzić zanim ruszysz z montażem
Ja zawsze zaczynam od rzeczy najnudniejszej, bo właśnie ona decyduje o bezpieczeństwie. Wyłączam zasilanie w rozdzielnicy, zabezpieczam obwód przed przypadkowym załączeniem i sprawdzam brak napięcia bezpośrednio przy puszce, a nie tylko „na oko”. Jak przypomina Gov.pl, uszkodzone przewody, wtyczki i same gniazda mogą prowadzić nie tylko do zwarć, ale też do pożaru.
Jeśli widzisz przebarwienia, nadtopienia, luźny mechanizm albo spękaną izolację, nie traktuj tego jak kosmetyki do poprawki. To sygnał, że problem może dotyczyć całego obwodu, a nie tylko jednego punktu. W praktyce najbardziej niebezpieczne są sytuacje, w których gniazdko „jeszcze działa”, ale zaciski są już nadpalone albo przewody siedzą w puszce pod naprężeniem.
Warto też od razu ocenić samą instalację. Jeśli w puszce są tylko dwa przewody, albo jeśli kolory żył nie zgadzają się z tym, co zwykle spotyka się w nowym układzie, lepiej zatrzymać się na etapie diagnozy. Z takiego miejsca przechodzę dalej dopiero wtedy, gdy mam pewność, że całość da się wykonać zgodnie z zasadami ochrony przeciwporażeniowej. Następny krok to przygotowanie narzędzi i właściwego osprzętu.
Narzędzia i osprzęt, które naprawdę się przydają
Do wymiany lub montażu gniazda nie trzeba całej walizki elektronarzędzi, ale kilka rzeczy musi być pod ręką. Najważniejsze jest to, żeby nie ciąć izolacji przypadkowym nożem i nie „sprawdzać” braku napięcia samą intuicją. W praktyce lepiej mieć mniej sprzętu, ale dobrego, niż pół skrzynki, która tylko spowalnia pracę.
| Narzędzie lub element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Miernik napięcia | Do potwierdzenia, że obwód jest beznapięciowy | Nie polegaj wyłącznie na wyłączonym bezpieczniku |
| Ściągacz izolacji | Do przygotowania końcówek przewodów | Odizoluj zwykle około 10 mm i nie uszkadzaj żyły |
| Wkrętak izolowany | Do zacisków i mocowania mechanizmu | Dobierz końcówkę do śruby, żeby nie zjechać gniazda |
| Poziomica | Do równego osadzenia osprzętu | Krzywe gniazdo wygląda źle i szybciej się luzuje |
| Mechanizm 16 A / 250 V | Do standardowego obwodu domowego | Dobierz wersję z uziemieniem, przesłonami lub IP44 do miejsca montażu |
W nowoczesnych mechanizmach spotkasz zaciski śrubowe albo szybkozłącza. Oba rozwiązania są poprawne, ale tylko wtedy, gdy przewód jest wprowadzony do końca, a zacisk trzyma samą miedź, nie izolację. Z doświadczenia wiem, że właśnie na tym etapie najłatwiej zrobić błąd, który na pierwszy rzut oka w ogóle nie wygląda groźnie. Gdy zestaw jest gotowy, można przejść do właściwego podłączenia przewodów.

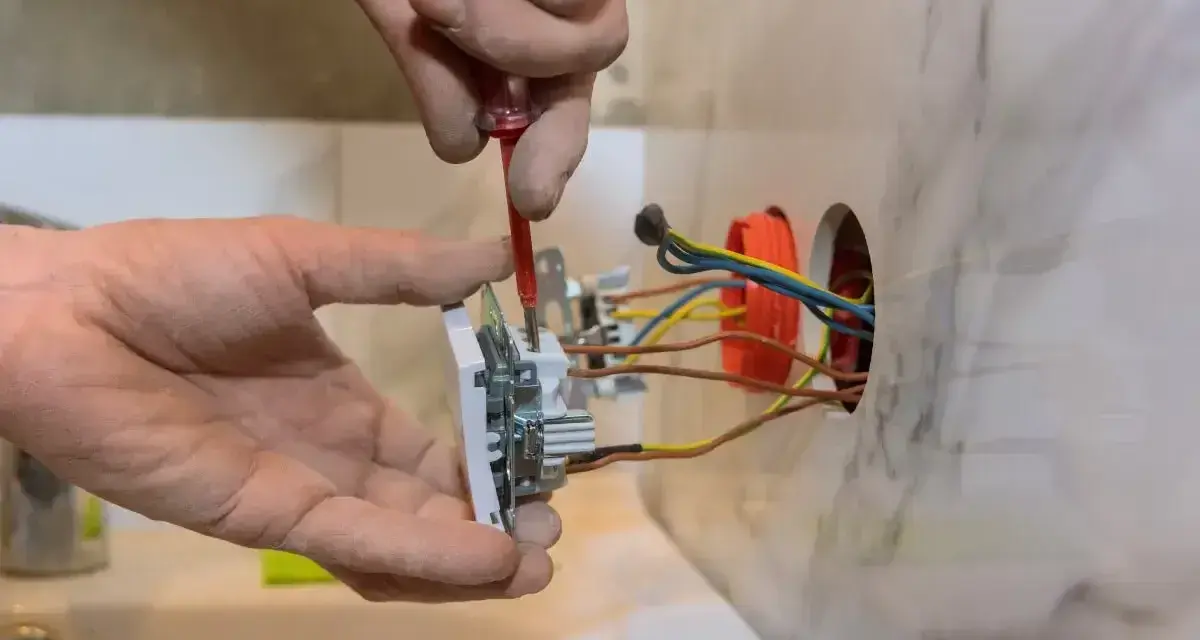

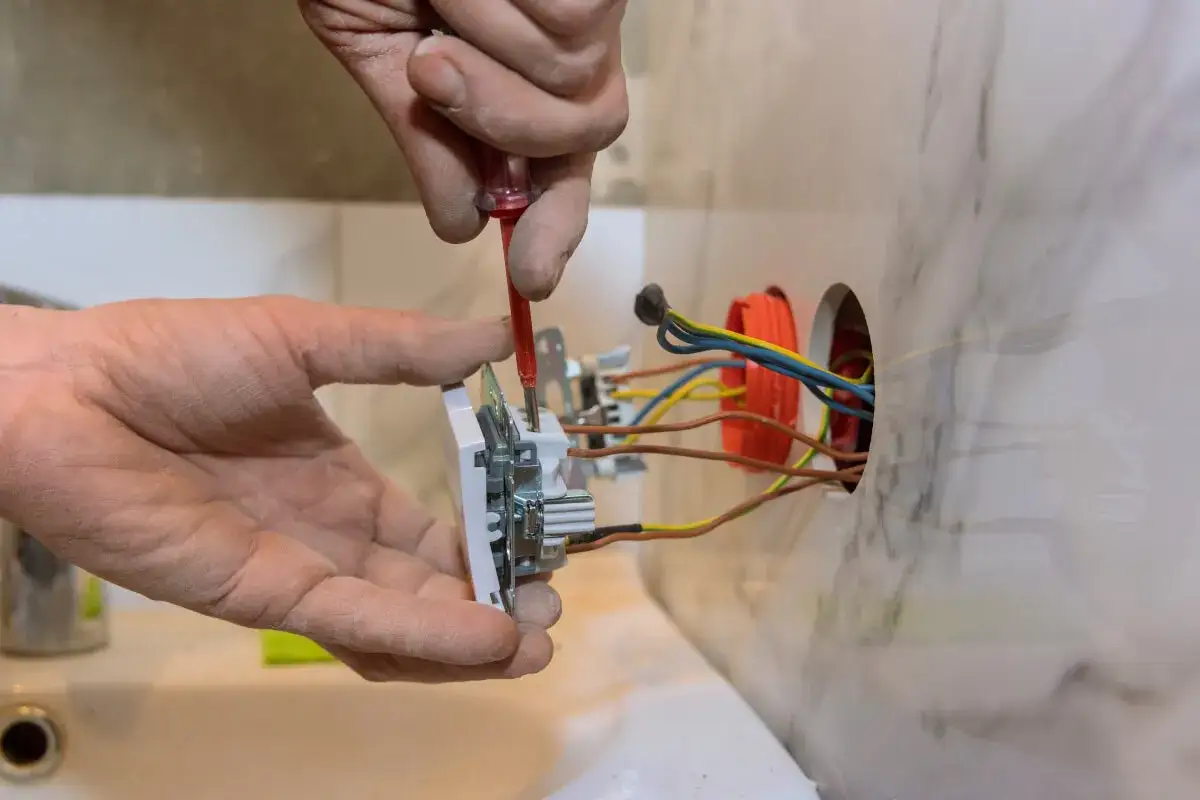

Jak podłączyć przewody do gniazdka krok po kroku

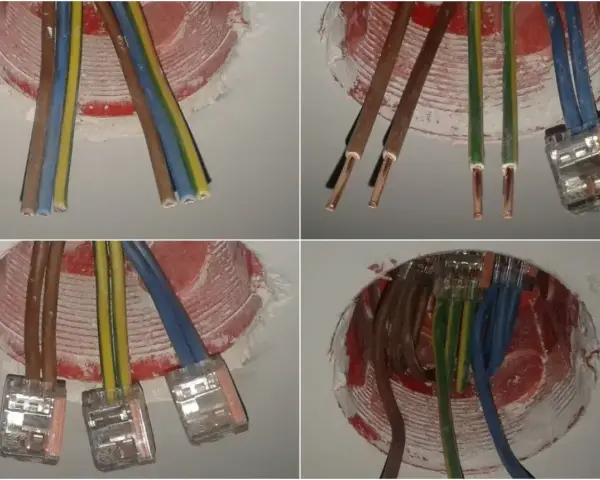

Najprostszy i najbezpieczniejszy schemat w instalacji jednofazowej opiera się na trzech żyłach: fazowej, neutralnej i ochronnej. W praktyce oznacza to przewody oznaczone jako L, N i PE. Przyjmuje się też typowe kolory: brązowy lub czarny dla fazy, niebieski dla neutralnego oraz żółto-zielony dla ochronnego, ale ja i tak zawsze sprawdzam wszystko miernikiem, bo w starszych mieszkaniach trafiają się odstępstwa.
Przeczytaj również: Bloczki murowe - jak wybrać i nie przepłacić?
Jak zrobić to w dobrej kolejności
- Odłącz właściwy obwód w rozdzielnicy i upewnij się, że nikt go nie załączy przypadkiem.
- Potwierdź brak napięcia miernikiem bezpośrednio przy przewodach.
- Odizoluj końcówki przewodów na około 10 mm i nie nacinaj żyły.
- Podłącz przewód ochronny do zacisku PE.
- Podłącz przewód neutralny do zacisku N.
- Podłącz przewód fazowy do zacisku L.
- Ułóż przewody w puszce tak, żeby nie były zagięte pod ostrym kątem i nie napierały na zaciski.
- Osadź mechanizm równo, dokręć mocowanie i załóż ramkę.
Ja osobiście zwracam szczególną uwagę na moment wkładania przewodu do zacisku. Jeśli trzeba użyć siły, to zwykle znaczy, że końcówka jest źle przygotowana albo przewód wszedł pod złym kątem. Nie wolno też zostawiać gołej miedzi wystającej poza zacisk, bo to prosty sposób na przegrzewanie i przypadkowy kontakt. Po samym podłączeniu warto jeszcze sprawdzić, czy mechanizm siedzi stabilnie, a przewody mają w puszce minimalny zapas długości. Następny temat to dobór właściwego rodzaju gniazda do konkretnego miejsca.
Gniazdo z uziemieniem, podwójne i bryzgoszczelne nie montuje się identycznie
Nie każde gniazdko jest takie samo, nawet jeśli z zewnątrz wygląda podobnie. W domach i mieszkaniach najczęściej spotykam mechanizmy 16 A / 250 V, ale różnica robi się przy uziemieniu, liczbie torów i odporności na wilgoć. W ofercie producentów, takich jak Kontakt-Simon czy Legrand, widać dziś wyraźnie, że do różnych miejsc stosuje się różne wersje osprzętu, a nie jeden uniwersalny model do wszystkiego.
| Rodzaj gniazda | Kiedy ma sens | Na co uważać |
|---|---|---|
| Pojedyncze z uziemieniem | Standard do większości pomieszczeń | Wymaga poprawnego podłączenia PE i pewnego osadzenia w puszce |
| Podwójne z uziemieniem | Gdy potrzebujesz dwóch punktów zasilania w jednym miejscu | W puszce musi być dość miejsca na przewody, żeby nic nie było dociśnięte |
| Bryzgoszczelne IP44 | Łazienka, pralnia, garaż, taras, strefy narażone na wilgoć | Trzeba dopasować także ramkę, klapkę i sposób montażu do warunków |
| Stare gniazdo bez uziemienia | Tylko tam, gdzie instalacja i warunki faktycznie to dopuszczają | W nowych wnętrzach to dla mnie rozwiązanie drugiego wyboru |
W miejscu narażonym na zachlapanie nie patrzę najpierw na kolor ramki, tylko na klasę ochrony i szczelność całego zestawu. IP44 nie jest marketingiem, tylko praktyczną barierą przed wilgocią i drobnymi zabrudzeniami. Z kolei przy gniazdach podwójnych ważne jest nie tylko samo podłączenie, ale też miejsce na promienie gięcia przewodów w puszce. Dobrze dobrany osprzęt ogranicza liczbę poprawek, a to od razu prowadzi do pytania o najczęstsze błędy.
Najczęstsze błędy, które potem kosztują poprawki
Najgorsze błędy przy montażu gniazdka są zwykle banalne. Właśnie dlatego łatwo je zignorować. Z doświadczenia wiem, że najwięcej problemów rodzi pośpiech: ktoś sprawdził bezpiecznik, ale nie sprawdził napięcia; ktoś wsunął przewód „na oko”; ktoś dociągnął śrubę tak mocno, że przeciął żyłę. Na koniec gniazdko działa, ale tylko pozornie.
- Brak potwierdzenia, że obwód jest naprawdę bez napięcia.
- Zbyt krótkie albo zbyt długie odizolowanie końcówek.
- Wystająca miedź poza zaciskiem lub izolacja wsunięta pod zacisk.
- Brak przewodu ochronnego w miejscu, gdzie powinien być obecny.
- Upychanie przewodów w puszce bez zapasu miejsca.
- Montaż osprzętu w wilgotnym pomieszczeniu bez odpowiedniej ochrony.
- Próba „ratowania” starej instalacji mostkami bez sprawdzenia całego obwodu.
Jeśli po uruchomieniu gniazdo grzeje się, iskrzy albo wybija zabezpieczenie, nie szukaj doraźnej sztuczki. To sygnał, że problem leży głębiej niż sam front osprzętu. Najczęściej winny jest zacisk, zły dobór przewodu albo niespójność całego obwodu. Gdy te rzeczy są już wyeliminowane, zostaje krótki test końcowy i decyzja, czy montaż można uznać za zamknięty.
Jak sprawdzić efekt po montażu i kiedy nie iść dalej samemu
Po złożeniu wszystkiego robię trzy proste rzeczy: oględziny, test i kontrolę pracy pod obciążeniem. Najpierw sprawdzam, czy ramka siedzi równo, mechanizm nie rusza się w puszce, a żaden przewód nie został zgnieciony. Potem włączam zasilanie i testuję gniazdo miernikiem albo sprawdzonym odbiornikiem o niewielkiej mocy. Dopiero później podłączam coś bardziej wymagającego.
W tym miejscu warto pamiętać o jeszcze jednej praktyce. Policja w Lublińcu przypomina, że okresową kontrolę instalacji elektrycznej i piorunochronnej wykonuje się co najmniej raz na 5 lat, a przeglądy powinny robić osoby z odpowiednimi uprawnieniami. To ważne nie tylko w blokach i domach jednorodzinnych, ale także wtedy, gdy gniazdka są częścią większego remontu albo modernizacji kuchni czy łazienki.
Do elektryka kieruję się bez dyskusji, gdy w puszce są tylko dwa przewody, izolacja jest krucha, obwód nie ma jasnego oznaczenia albo gniazdo ma pracować w miejscu szczególnie narażonym na wilgoć. Pomoc specjalisty jest też rozsądna wtedy, gdy po montażu zabezpieczenie wyzwala bez wyraźnej przyczyny. To zwykle oznacza, że sam punkt jest tylko objawem większego problemu w instalacji. Na koniec zostają drobne rzeczy, które robią różnicę przez kolejne lata użytkowania.
Detale, które oszczędzają poprawki po miesiącu
Jeśli montaż ma służyć długo, nie kończę pracy na samym „działa”. Zwracam uwagę na siłę dokręcenia, jakość ramki, stabilność puszki i to, czy przewody nie są ściśnięte po skosie. Przy remontach wykończeniowych, zwłaszcza tam, gdzie w grę wchodzą płytki, planowanie gniazda przed zamknięciem ściany oszczędza później wiercenia, pył i niepotrzebne poprawki. To detal, ale właśnie takie detale decydują, czy całość będzie wyglądała czysto i działała bez problemów.
Ja najczęściej polecam też wybór osprzętu z przesłonami torów prądowych, bo to praktyczne zabezpieczenie w codziennym użytkowaniu, szczególnie tam, gdzie są dzieci albo gniazdo bywa często używane. W kuchni, łazience i garażu lepiej postawić na rozwiązania solidniejsze niż najtańszy model z marketu, bo oszczędność kilku złotych nie równoważy późniejszej awarii. Dobrze zamontowane gniazdko nie wymaga uwagi przez lata i właśnie o to chodzi w porządnej instalacji.
Jeżeli masz przed sobą remont całego punktu elektrycznego, najrozsądniej jest połączyć montaż gniazda z oceną stanu obwodu, wysokości osadzenia i ochrony przed wilgocią. Dzięki temu nie poprawiasz tej samej ściany dwa razy, a instalacja od początku działa tak, jak powinna.
