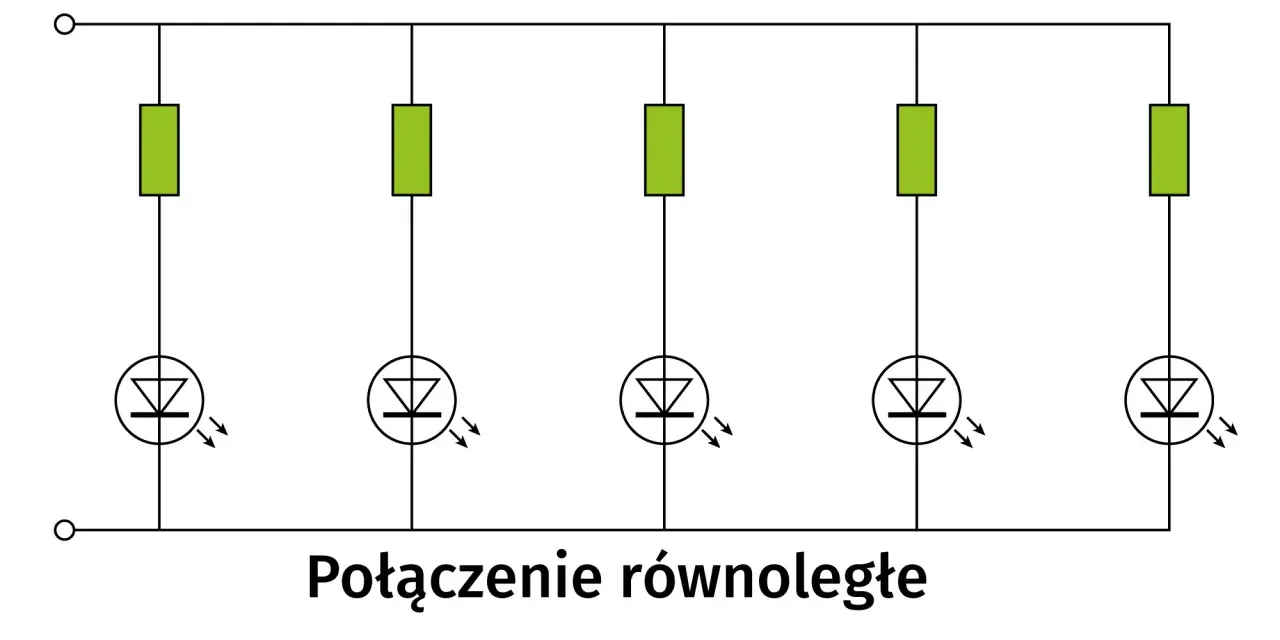

Schemat połączenia równoległego pięciu diod LED z rezystorami. Każda dioda świeci niezależnie.

Spis treści

Diody to elementy elektroniczne, które przepuszczają prąd w jedną stronę i blokują go w drugą. W praktyce decydują o tym, jak działają prostowniki, zabezpieczenia, sterowniki LED i wiele drobnych układów spotykanych w domu, warsztacie oraz przy pracach instalacyjnych. Poniżej wyjaśniam zasadę działania, najważniejsze odmiany, sposób doboru i to, jak szybko sprawdzić taki element miernikiem.

Najważniejsze rzeczy, które warto zapamiętać przed zakupem lub testem

  • W kierunku przewodzenia liczy się nie tylko symbol na schemacie, ale też spadek napięcia, prąd maksymalny i dopuszczalne napięcie wsteczne.
  • Najczęściej spotkasz elementy prostownicze, Schottky, Zenera, LED i TVS, bo każda z nich robi co innego.
  • Diody LED prawie zawsze potrzebują rezystora albo drivera prądowego, bo bez ograniczenia prądu szybko się przegrzewają.
  • Multimetr w trybie testu złącza zwykle pokaże około 0,5-0,8 V dla krzemowego elementu w kierunku przewodzenia, a w drugą stronę przerwanie obwodu.
  • Przy awarii najpierw sprawdzam polaryzację, obciążenie i temperaturę pracy, a dopiero potem wymieniam część.

Jak działa element jednokierunkowy

Ja lubię porównywać go do zaworu zwrotnego: ma przepuszczać energię w jednym kierunku i skutecznie ją blokować w drugim. Za to odpowiada złącze p-n, czyli styk dwóch obszarów półprzewodnika o różnych właściwościach elektrycznych. Gdy anoda jest na wyższym potencjale niż katoda, warstwa zubożona zwęża się i prąd płynie; gdy odwrócisz bieguny, bariera rośnie i przepływ spada do bardzo małych wartości.

Polaryzacja w kierunku przewodzenia

W praktyce ważne jest nie samo „czy działa”, ale jakie ma parametry przy danym prądzie. W krzemowych elementach spadek napięcia w kierunku przewodzenia najczęściej mieści się w granicach 0,5-0,8 V. W Schottky bywa niższy, dlatego takie rozwiązanie często wybiera się tam, gdzie każda dziesiąta wolta ma znaczenie. Na obudowie lub schemacie kreska zwykle oznacza katodę, więc to pierwszy punkt, na który patrzę przy montażu.

Przeczytaj również: Żywice polimerowe w budownictwie - Wybierz dobrze i uniknij błędów

Kierunek zaporowy nie oznacza absolutnego zera

W drugą stronę element nie jest idealną blokadą. Zawsze istnieje niewielki prąd upływu, czyli słaby przepływ mimo polaryzacji zaporowej. Przy normalnej pracy jest on mały, ale przy złym doborze napięcia wstecznego albo przegrzaniu może stać się problemem. To właśnie dlatego na schemacie i w nocie katalogowej zawsze sprawdzam nie tylko kierunek przepływu, ale też maksymalne napięcie odwrotne.

Gdy rozumie się ten mechanizm, łatwiej ocenić, gdzie taki element przydaje się w domu i w instalacjach, a gdzie lepiej sięgnąć po inną odmianę.

Gdzie najczęściej spotyka się go w elektryce domowej

W remontach i drobnych naprawach ten element pojawia się częściej, niż widać to na pierwszy rzut oka. Najczęściej siedzi wewnątrz zasilacza, sterownika albo modułu LED, więc użytkownik widzi tylko efekt końcowy: światło działa, ładowarka ładuje, a układ nie pali bezpiecznika po odwróceniu przewodów. To właśnie dlatego w praktyce traktuję go jako mały, ale krytyczny bezpiecznik logiczny całego układu.

  • Zasilacze do oświetlenia - prostują napięcie i przygotowują je do dalszej pracy układu.
  • Ładowarki i zasilacze do narzędzi akumulatorowych - zabezpieczają przed odwrotną polaryzacją i porządkują przepływ energii.
  • Sterowniki LED - stabilizują pracę taśm, opraw i podświetleń meblowych.
  • Układy ochronne - tłumią przepięcia, odcinają prąd wsteczny albo ograniczają skutki błędnego podłączenia.

W praktyce remontowej szczególnie często widzę je przy podświetleniach luster, zabudów, półek i wnęk, czyli tam, gdzie liczy się kompaktowy, stabilny układ zasilania. Z takiego zastosowania naturalnie wynika pytanie, jakie odmiany warto znać, żeby nie pomylić jednej funkcji z drugą.

Jakie odmiany warto znać i czym się różnią

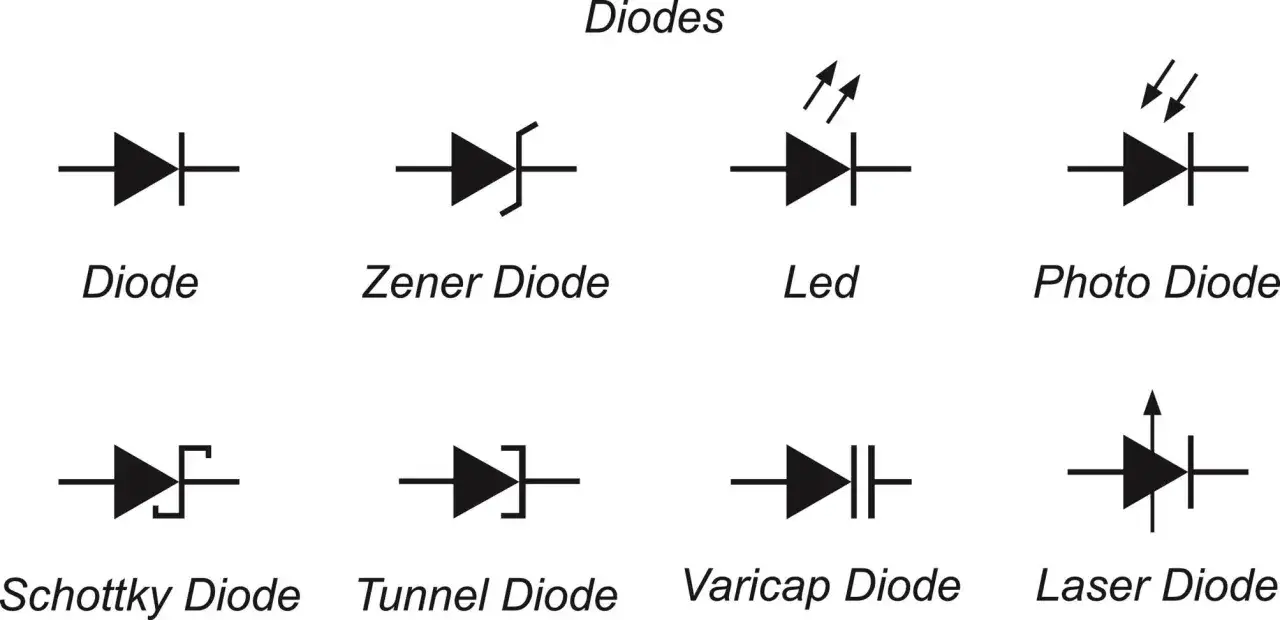

Schematyczne symbole różnych typów diod: zwykłej, Zenera, LED, foto, Schottky'ego, tunelowej, warikapowej i laserowej.

Największy błąd początkujących polega na tym, że widzą jeden symbol i zakładają, że każdy egzemplarz zachowuje się podobnie. W rzeczywistości różnice są spore: jedne mają mały spadek napięcia, inne pracują jako stabilizatory, jeszcze inne świecą albo reagują na światło. Ja zawsze patrzę na funkcję, a dopiero potem na obudowę.

Rodzaj Do czego służy Co trzeba sprawdzić
Prostownicza Zamiana napięcia przemiennego na stałe w zasilaczach i prostych układach mocy. Napięcie wsteczne, prąd ciągły i odprowadzanie ciepła.
Schottky Praca tam, gdzie liczą się małe straty i szybkie przełączanie. Niższe napięcie wsteczne, większy prąd upływu, chłodzenie.
Zenera Stabilizacja i ograniczanie napięcia. Napięcie Zenera, moc strat i tolerancję.
LED Sygnalizacja i oświetlenie. Prąd, barwę, jasność oraz rezystor albo driver prądowy.
TVS Ochrona przed przepięciami i impulsami. Napięcie zadziałania i moc impulsową.
Fotodioda Pomiar światła i czujniki optyczne. Czułość, polaryzację i sposób współpracy z wzmacniaczem.

Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę w domowych układach, byłaby to nie sama nazwa, lecz spadek napięcia i dopuszczalny prąd. W prostych zasilaczach bardzo często trafia się mostek Graetza, czyli układ czterech elementów prostowniczych, który zamienia przebieg z transformatora na pulsujący prąd stały. Po tej stronie zaczyna się już dobór pod konkretne zadanie.

Jak dobrać odpowiedni element do zadania

Ja zaczynam od trzech pytań: jakie jest napięcie, jaki ma płynąć prąd i czy układ pracuje ciągle, czy impulsowo. Dopiero potem patrzę na obudowę, cenę i dostępność. Taka kolejność oszczędza sporo błędów, bo element pozornie „pasujący” na schemacie może w realnym układzie grzać się za mocno albo zbyt mocno obciążać zasilanie.

  1. Sprawdź prąd roboczy - jeśli układ pobiera więcej, niż dany egzemplarz zniesie, szybko pojawi się przegrzewanie.
  2. Porównaj napięcie wsteczne - w instalacjach zasilanych z wyższych napięć ten parametr bywa ważniejszy niż sam wygląd obudowy.
  3. Oceń spadek napięcia - przy zasilaniu bateryjnym i niskich napięciach to on często decyduje o sprawności.
  4. Uwzględnij temperaturę - im cieplejsze środowisko, tym ostrożniej dobieram margines bezpieczeństwa.
  5. Do LED dobierz ograniczenie prądu - rezystor albo driver prądowy są obowiązkowe, nie opcjonalne.

Przykład jest prosty: jeśli zasilam czerwoną LED z 12 V i chcę uzyskać 20 mA, liczę rezystor według wzoru R = (U zasilania - U LED) / I. Daje to (12 - 2) / 0,02 = 500 Ω, więc w praktyce wybieram najbliższą bezpieczną wartość 560 Ω. Właśnie takie drobne decyzje robią największą różnicę między układem, który działa stabilnie, a układem, który po tygodniu zaczyna się grzać albo migotać.

Kiedy parametry są już dobrane, zostaje szybki test i weryfikacja, czy problem rzeczywiście leży po stronie samego elementu.

Jak sprawdzić element multimetrem i nie pomylić usterki z błędem pomiaru

W trybie testu złącza miernik podaje niewielkie napięcie, które pozwala sprawdzić przewodzenie w jedną i drugą stronę. Najpierw odłączam przynajmniej jedną końcówkę od układu, bo równoległe ścieżki, kondensatory i inne elementy potrafią całkiem zepsuć odczyt. To prosty krok, a oszczędza mnóstwo niepotrzebnej wymiany części.

Wynik pomiaru Co zwykle oznacza Co robię dalej
0,5-0,8 V w kierunku przewodzenia i OL w zaporowym Najczęściej element działa prawidłowo. Sprawdzam jeszcze polaryzację w układzie i warunki pracy.
0,2-0,45 V w kierunku przewodzenia To może być Schottky albo inna odmiana o niskim spadku. Weryfikuję typ i porównuję z dokumentacją.
0 V w obu kierunkach Zwarcie. Wymieniam element i szukam przyczyny przeciążenia.
OL w obu kierunkach Przerwa, uszkodzenie albo pomiar zakłócony przez układ. Wylutowuję jedną końcówkę i testuję ponownie.

Jeżeli wynik jest niejednoznaczny, nie zgaduję. Sprawdzam połączenia, temperaturę pracy i dopiero wtedy oceniam, czy winny jest sam element, czy tylko otoczenie na płytce. Takie podejście prowadzi naturalnie do najczęstszych błędów, które widzę przy montażu i naprawie.

Najczęstsze błędy, które widzę przy montażu i naprawie

  • Brak ograniczenia prądu przy LED - bez rezystora albo drivera element pracuje krótko i niestabilnie.
  • Mylenie kierunku montażu - anoda i katoda nie są zamienne, a odwrotne wlutowanie często daje po prostu brak działania.
  • Dobór tylko po wyglądzie - obudowa nic nie mówi o napięciu wstecznym, prądzie i stratach ciepła.
  • Ignorowanie temperatury - w zamkniętej zabudowie lub małym zasilaczu margines bezpieczeństwa szybko się kończy.
  • Test bez odłączenia od układu - wtedy wynik potrafi wyglądać źle, mimo że sam element jest sprawny.
  • Zła odmiana do zadania impulsowego - w szybkich układach klasyczny prostownik bywa po prostu za wolny.

W praktyce największy problem nie polega na tym, że element jest „zły”, tylko że ktoś dobrał go do niewłaściwych warunków pracy. Dlatego na końcu zawsze wracam do kilku prostych zasad, które pozwalają wybrać właściwy wariant za pierwszym razem.

Co zapamiętać, żeby wybrać właściwy element za pierwszym razem

Jeśli miałbym skrócić cały temat do kilku decyzji, powiedziałbym tak: prostowanie wymaga sprawdzenia napięcia wstecznego i prądu, ochrona przed przepięciami wymaga TVS albo Zenera, a oświetlenie potrzebuje kontroli prądu, nie samego napięcia. Właśnie dlatego nie wybieram części „na oko”, tylko pod konkretną funkcję i warunki pracy.

  • Do prostowania wybieram element z zapasem prądowym i napięciowym.
  • Do układów energooszczędnych patrzę na niski spadek napięcia.
  • Do ochrony przewodów i elektroniki sprawdzam moc impulsową.
  • Do oświetlenia sprawdzam barwę, prąd i sposób chłodzenia.

Najpewniejsza metoda jest zaskakująco prosta: najpierw funkcja, potem parametry, na końcu obudowa i cena. Taka kolejność zwykle daje trafny wybór bez przepłacania i bez późniejszych awarii, a to w instalacjach i domowych naprawach liczy się najbardziej.

FAQ - Najczęstsze pytania

Najpierw odłącz przynajmniej jedną końcówkę od układu. W trybie testu złącza sprawna dioda krzemowa zwykle pokazuje około 0,5-0,8 V w kierunku przewodzenia i OL w zaporowym. Wynik 0 V w obu kierunkach oznacza zwarcie, a OL w obu kierunkach może wskazywać przerwę albo wpływ innych elementów w układzie.

Dioda Schottky ma niższy spadek napięcia w kierunku przewodzenia, zwykle około 0,2-0,45 V, więc lepiej sprawdza się tam, gdzie liczą się małe straty. W zamian zwykle ma niższe napięcie wsteczne i większy prąd upływu, dlatego trzeba uwzględnić chłodzenie i warunki pracy.

Prawie zawsze, bo bez ograniczenia prądu LED szybko się przegrzewa. Przy zasilaniu 12 V i czerwonej LED o spadku około 2 V dla prądu 20 mA wychodzi rezystor 500 Ω, więc praktycznie wybiera się najbliższą bezpieczną wartość 560 Ω.

Najpierw prąd roboczy, potem napięcie wsteczne i spadek napięcia. W prostowaniu ważne są też temperatura pracy i odprowadzanie ciepła, a w ochronie przeciwprzepięciowej trzeba patrzeć na napięcie zadziałania i moc impulsową, zwłaszcza przy TVS i Zenerze.
