W instalacjach elektrycznych jeden metalowy element potrafi zaważyć na bezpieczeństwie całego budynku. W praktyce chodzi o bednarkę, czyli stalowy płaskownik wykorzystywany do uziemienia, połączeń wyrównawczych i ochrony odgromowej. Poniżej wyjaśniam, do czego służy, jaki materiał i przekrój ma sens w domu jednorodzinnym, jak przebiega montaż oraz jakie błędy najczęściej psują efekt.
Najważniejsze fakty na start
- To stalowy płaskownik, który odprowadza prąd do gruntu i stabilizuje ochronę instalacji.
- W nowym domu najlepiej przewidzieć uziom fundamentowy, a w istniejącym budynku często wykonuje się otok wokół obiektu.
- Najczęściej spotykane przekroje to 25x4 mm i 30x4 mm, czyli odpowiednio 100 mm² i 120 mm².
- Uziom otokowy układa się zwykle co najmniej 0,5 m pod ziemią i około 1 m od ściany budynku.
- Najpewniejsze połączenia to spawane lub wykonane z atestowanych złączy do pracy w gruncie.
- Po montażu trzeba wykonać pomiar, bo sam wygląd instalacji niczego jeszcze nie potwierdza.
Co to jest płaskownik uziemiający i gdzie go stosuję

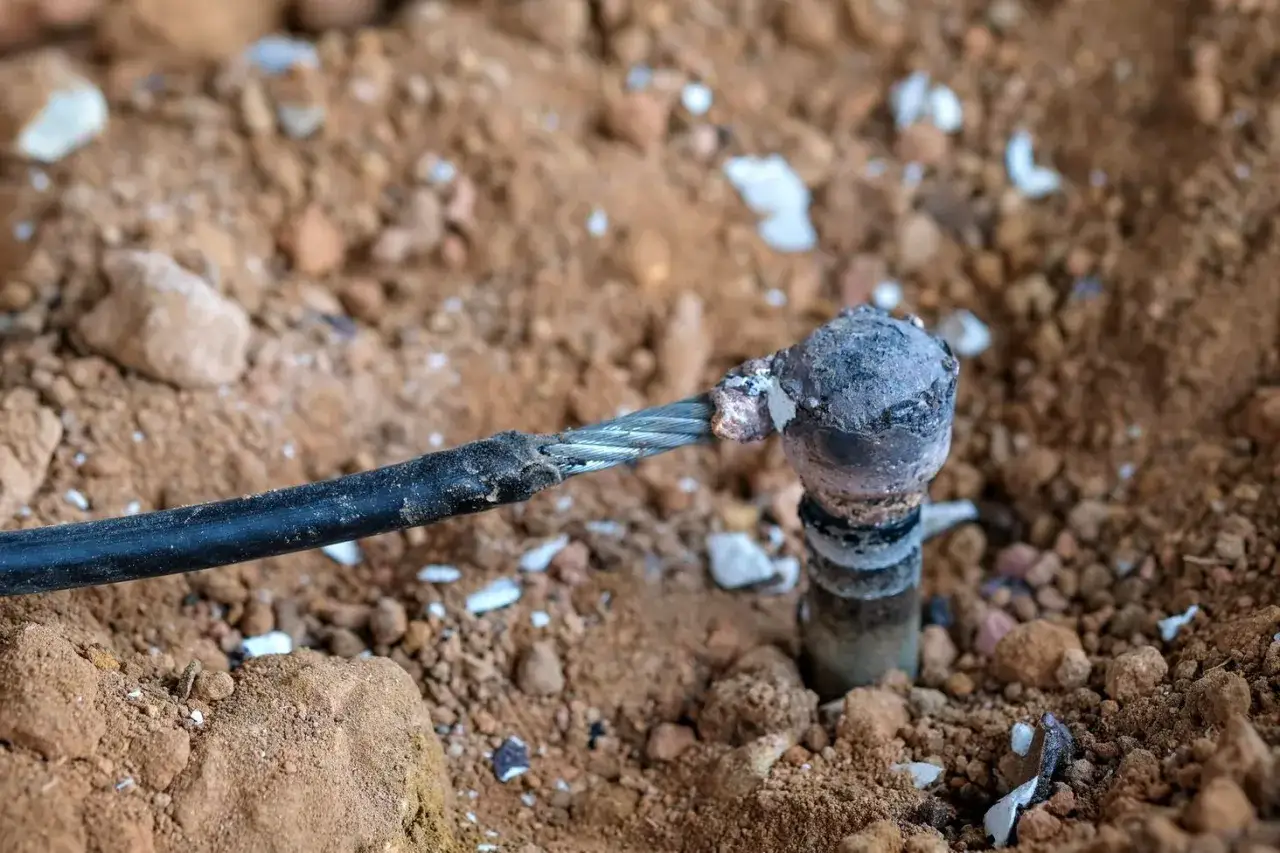

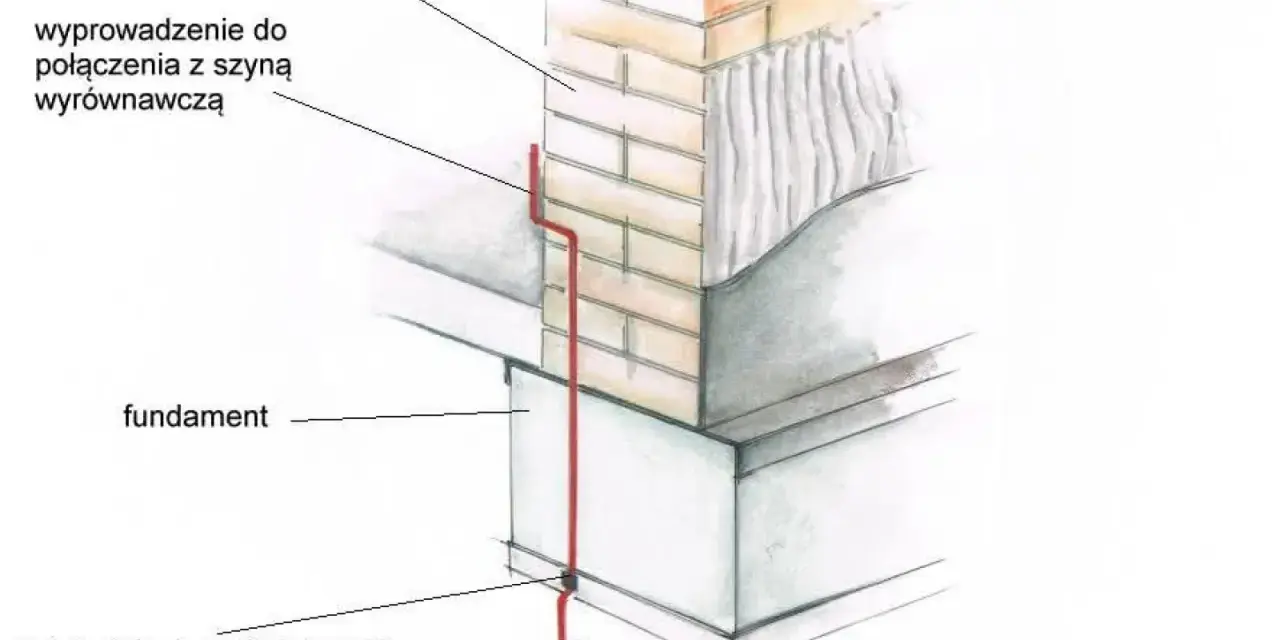

To element, który w normalnych warunkach pozostaje niewidoczny, ale w momencie awarii przejmuje bardzo ważną rolę. Łączy metalowe części instalacji z ziemią, dzięki czemu napięcie nie gromadzi się na obudowach urządzeń, konstrukcjach i przewodzących elementach budynku. W praktyce pracuje razem z główną szyną wyrównawczą, czyli punktem zbiorczym dla przewodów ochronnych, połączeń wyrównawczych i uziemienia.
W domu jednorodzinnym taki element ma znaczenie nie tylko przy ochronie przed porażeniem. Pomaga też odprowadzić energię z instalacji odgromowej i ograniczyć skutki przepięć, które potrafią uszkodzić elektronikę, sterowniki, pompy czy urządzenia grzewcze. Najbardziej odczuwają to budynki z dużą ilością wyposażenia elektrycznego, a także strefy mokre, w których połączenia wyrównawcze mają realny wpływ na bezpieczeństwo użytkowników.
Najprościej mówiąc: jeśli uziemienie ma działać stabilnie, trzeba myśleć o nim jak o całym układzie, a nie o pojedynczym kawałku stali. To prowadzi do najważniejszego pytania, czyli doboru materiału i przekroju.
Jak dobrać materiał i przekrój do konkretnego budynku
Na rynku spotykam kilka wariantów, ale w praktyce najważniejsze są trzy: stal ocynkowana ogniowo, stal miedziowana i stal nierdzewna. Każdy z tych materiałów ma sens w innym środowisku, a różnica nie polega wyłącznie na cenie. Liczy się odporność na korozję, warunki gruntu, trwałość całego układu i to, jak długo instalacja ma pracować bez ingerencji.
| Materiał | Zalety | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Stal ocynkowana ogniowo | Dobra dostępność, rozsądna cena, standard w wielu domach | Wymaga poprawnego montażu i sensownej ochrony przed korozją | Typowe domy jednorodzinne i standardowe otoki |
| Stal miedziowana | Lepsza odporność korozyjna i dłuższa trwałość | Wyższy koszt niż w przypadku stali ocynkowanej | Grunty trudniejsze, obiekty, w których liczy się dłuższa żywotność |
| Stal nierdzewna | Najwyższa odporność na warunki środowiskowe | Najdroższe rozwiązanie, nie zawsze potrzebne | Miejsca o podwyższonej agresywności gruntu lub wymaganiach inwestora |
Jeśli chodzi o wymiary, najczęściej spotykam 25x4 mm i 30x4 mm. Pierwszy wariant daje przekrój 100 mm², drugi 120 mm², więc oba mieszczą się w rozsądnym zakresie dla typowych zastosowań domowych. Przy większych obiektach lub bardziej wymagających układach pojawia się też 40x5 mm, czyli 200 mm².
Nie dobieram jednak przekroju wyłącznie „na zapas”. Za cienki element to ryzyko szybszej korozji i gorszej trwałości, ale zbyt duży też nie rozwiązuje wszystkiego, jeśli układ jest źle ułożony. Dlatego materiał i wymiar trzeba czytać razem z projektem, rodzajem gruntu i sposobem połączenia z resztą instalacji.
Skoro wiadomo już, z czego taki układ powstaje, warto rozróżnić jego podstawowe warianty, bo od tego zależy sposób montażu.
Który układ wybrać w nowym domu i przy remoncie
W praktyce najczęściej wybór sprowadza się do trzech rozwiązań: uziomu fundamentowego, otokowego i pionowego. Każde ma swoje miejsce, ale nie każde sprawdzi się tak samo dobrze w każdym budynku. W nowej inwestycji najlepiej planować wszystko jeszcze przed betonowaniem, a w istniejącym obiekcie trzeba często szukać kompromisu między skutecznością a możliwościami technicznymi.
| Rodzaj uziomu | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Fundamentowy | Nowy dom, etap projektu i wykonania fundamentów | Bardzo dobry kontakt z konstrukcją i wysoka trwałość, jeśli jest dobrze zaplanowany | Trzeba go przewidzieć przed zalaniem betonu |
| Otokowy | Budynek istniejący albo brak przygotowania w fundamencie | Można go dołożyć później i łatwo połączyć z instalacją | Wymaga wykopu wokół obiektu |
| Pionowy | Twardy grunt, mało miejsca, potrzeba wzmocnienia układu | Da się go wykonać punktowo i dołożyć tam, gdzie otok nie wystarcza | Często wymaga kilku prętów i dokładniejszego doboru miejsca |
Z mojej perspektywy uziom fundamentowy jest najlepszym wyborem, jeśli można go przewidzieć na starcie. Beton i grunt tworzą wtedy stabilniejsze warunki pracy niż przypadkowo wykopany układ po latach. Z kolei otok to rozwiązanie bardzo praktyczne przy modernizacji, remontach i przy budynkach, w których fundamentu nie da się już sensownie przerobić.
W wielu realizacjach najlepszy efekt daje układ mieszany: fundamentowy wsparty otokiem albo otok wsparty dodatkowymi prętami pionowymi. To nie jest nadmiarowe komplikowanie, tylko rozsądne dopasowanie do gruntu i geometrii działki. Gdy układ jest już wybrany, można przejść do samego montażu.
Jak montuje się uziom otokowy krok po kroku
Tu najczęściej zaczynają się błędy, bo wykonawcy skupiają się na samym materiale, a pomijają logistykę. Tymczasem o skuteczności decyduje głębokość, ciągłość obwodu, jakość połączeń i sposób zasypania wykopu. Przy remontach łazienek, tarasów czy przy zagospodarowaniu terenu wokół domu ten etap warto dobrze zaplanować, bo później dostęp do gruntu bywa po prostu utrudniony.
- Wyznacz trasę otoku i sprawdź, czy w gruncie nie biegną inne instalacje. To podstawowy krok bezpieczeństwa, który oszczędza późniejszych problemów.
- Wykonaj wykop na głębokość co najmniej 0,5 m. Jeśli warunki pozwalają, lepiej zejść głębiej niż trzymać się absolutnego minimum.
- Ułóż płaskownik wokół budynku tak, aby tworzył zamknięty pierścień. W narożnikach unikaj ostrych załamań.
- Połącz odcinki w sposób trwały i przeznaczony do pracy w gruncie. W praktyce najpewniejsze są połączenia spawane albo złącza systemowe.
- Wyprowadź punkt kontrolny w miejscu dostępnym do pomiaru. Bez tego późniejsza diagnostyka staje się niepotrzebnie trudna.
- Zasypuj wykop materiałem możliwie wolnym od gruzu, ostrych kamieni i odpadów budowlanych. Taki zasyp poprawia kontakt z gruntem i ogranicza uszkodzenia mechaniczne.
- Po zakończeniu prac wykonaj pomiar ciągłości i rezystancji uziemienia. Sam wygląd instalacji nie mówi jeszcze nic o jej skuteczności.
Jeśli mam wskazać jeden detal, na którym inwestorzy najczęściej się potykają, to jest nim właśnie punkt kontrolny. Bez niego pomiar staje się kłopotliwy, a każda późniejsza korekta wymaga więcej pracy i kosztów. To samo dotyczy połączeń: dobrze zrobione na początku dają spokój na lata, a źle zrobione potrafią zrujnować cały wysiłek.
Po montażu zostaje jeszcze jeden etap, którego nie wolno traktować jako formalności. Chodzi o błędy, które z zewnątrz wyglądają niewinnie, ale w praktyce obniżają skuteczność całego układu.
Jakie błędy psują skuteczność uziemienia
Najczęściej problem nie leży w samym materiale, tylko w detalach wykonania. Poniżej zebrałem błędy, które widzę najczęściej i które naprawdę robią różnicę.
- Zbyt płytkie ułożenie - układ szybciej odczuwa wahania wilgotności i temperatury gruntu, przez co jego parametry stają się mniej stabilne.
- Brak zamkniętego obwodu - otwarty układ działa gorzej niż pierścień, bo nie wykorzystuje pełnego kontaktu z gruntem.
- Słabe lub przypadkowe połączenia - korozja, luźne złącza i niepewne spoiny zwiększają opór i skracają żywotność całego systemu.
- Zasypanie gruzem - kamienie i odpady budowlane pogarszają kontakt z ziemią i mogą mechanicznie uszkodzić element.
- Mieszanie materiałów bez kontroli - przypadkowe łączenie różnych metali przyspiesza korozję, jeśli nie ma do tego właściwego osprzętu.
- Brak dostępu do punktu pomiarowego - bez tego nie da się później szybko sprawdzić, czy układ nadal pracuje poprawnie.
- Brak pomiaru po wykonaniu - to najgorszy scenariusz, bo inwestor zakłada, że wszystko działa, ale nie ma na to żadnego potwierdzenia.
W praktyce właśnie te niedociągnięcia robią największą różnicę. Dobrze zaprojektowany układ, ale źle ułożony, potrafi wypaść słabiej niż prostsze rozwiązanie wykonane starannie. To prowadzi do ostatniego, bardzo ważnego etapu: sprawdzenia efektu.
Jak sprawdzić, czy wszystko działa po montażu
Po zakończeniu prac nie opieram się na domysłach. Trzeba zmierzyć ciągłość połączeń, rezystancję uziemienia i w razie potrzeby skuteczność połączeń wyrównawczych. Dopiero protokół z pomiaru daje odpowiedź, czy układ spełnia założenia projektu i czy można bezpiecznie zamknąć temat.
| Co się sprawdza | Po co | Kiedy ma znaczenie |
|---|---|---|
| Ciągłość połączeń | Żeby upewnić się, że wszystkie elementy naprawdę są ze sobą połączone | Po montażu i przed zasypaniem wykopu, a potem przy odbiorze |
| Rezystancję uziemienia | Żeby ocenić, jak skutecznie układ odprowadza prąd do gruntu | Po zakończeniu montażu i przed oddaniem instalacji |
| Połączenia wyrównawcze | Żeby zmniejszyć różnice potencjałów między elementami metalowymi w budynku | Szczególnie w łazienkach, kotłowniach i przy metalowych instalacjach |
Jeśli wynik pomiaru jest gorszy od założeń, zwykle nie trzeba burzyć wszystkiego. Często pomaga dołożenie dodatkowych prętów pionowych, wydłużenie otoku albo poprawa samych połączeń. Właśnie dlatego pomiar jest tak ważny: pozwala szybko znaleźć słaby punkt zamiast zgadywać.
Na tym etapie warto już myśleć nie o pojedynczym elemencie, ale o całym systemie, który ma działać latami bez niespodzianek.
Co warto zapamiętać przed zakupem i zleceniem prac
Dobra bednarka to nie tylko sam materiał, ale cały układ: projekt, głębokość, ciągłość połączeń i pomiar po montażu. Jeśli budujesz nowy dom, najlepiej przewidzieć uziom fundamentowy jeszcze przed betonowaniem. Jeśli modernizujesz istniejący budynek, rozsądniej jest zaplanować otok, dostęp do punktu kontrolnego i ewentualne wzmocnienie układu dodatkowymi prętami.
Największy błąd, jaki widzę w praktyce, to kupowanie materiału bez spojrzenia na całość instalacji. Sam płaskownik nie załatwia sprawy, jeśli zostanie źle ułożony, połączony albo zignorowany na etapie pomiaru. W budynku, w którym liczy się bezpieczeństwo domowników, a szczególnie w strefach mokrych i przy nowoczesnej elektronice, takie skróty szybko wychodzą na jaw.
Jeżeli temat dotyczy Twojej inwestycji, patrz szerzej niż na cenę za metr. Liczy się trwałość, poprawny montaż i możliwość późniejszej kontroli, bo właśnie to decyduje o tym, czy instalacja naprawdę chroni, czy tylko wygląda na kompletną.
