Dobór przewodu do gniazd w domu albo w mieszkaniu wygląda z pozoru banalnie, ale to właśnie tu najłatwiej popełnić kosztowny błąd. W praktyce odpowiedź na pytanie, jaki kabel do gniazdek sprawdzi się najlepiej, zależy od przekroju żył, materiału, długości obwodu, rodzaju zabezpieczenia i tego, co realnie będzie z tego obwodu zasilane. W tym artykule rozkładam temat na prosty język: bez zgadywania, bez sztucznych uproszczeń, za to z konkretem, który przydaje się przy remoncie i planowaniu instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem przewodu do gniazd
- Do typowych gniazd 230 V najczęściej stosuje się miedziany przewód 3x2,5 mm².
- Przewód 1,5 mm² zostawiam zwykle dla oświetlenia, nie dla standardowych obwodów gniazdowych.
- Jeśli obwód jest długi albo ma zasilać sprzęty o dużym poborze mocy, 2,5 mm² może nie wystarczyć.
- Sam przekrój to nie wszystko: liczy się też zabezpieczenie, sposób ułożenia przewodu i liczba odbiorników.
- W nowych instalacjach najrozsądniej planować osobne obwody dla kuchni, łazienki i większych urządzeń.
Do zwykłych gniazd w domu najczęściej wybieram 3x2,5 mm²
Jeśli mam odpowiedzieć krótko i praktycznie, to w typowej instalacji mieszkaniowej najczęściej wybieram miedziany przewód 3x2,5 mm². Taki przekrój dobrze pasuje do obwodów gniazd ogólnego przeznaczenia, czyli do tych punktów, z których podłącza się telewizor, komputer, ładowarki, odkurzacz, czajnik czy małe AGD. Właśnie tu liczy się zapas, a nie jedynie „minimalna dopuszczalność”.
Warto też od razu uporządkować jedną rzecz: nie dobiera się przewodu wyłącznie do samego gniazda. Liczy się cały obwód, czyli przewód, zabezpieczenie, długość trasy i przewidywane obciążenie. W praktyce gniazdo 16 A nie oznacza, że każdy obwód pod to gniazdo może być zrobiony byle czym. To częsty skrót myślowy, który później kończy się przegrzewaniem instalacji albo wybijaniem zabezpieczeń.
W standardowym domu 3x2,5 mm² jest po prostu rozsądnym punktem wyjścia. Zapewnia osobne żyły dla fazy, przewodu neutralnego i ochronnego, a więc układ, który odpowiada współczesnym wymaganiom bezpieczeństwa. Z takiego założenia wychodzę zawsze wtedy, gdy mam zaprojektować lub ocenić obwód gniazdowy bez nietypowych warunków. A jeśli już wiadomo, że obwód ma pracować ciężej, przechodzę do następnego pytania: kiedy 2,5 mm² przestaje być dobrym wyborem.
Kiedy 2,5 mm² wystarcza, a kiedy lepiej sięgnąć po większy przekrój
Przekrój 2,5 mm² jest standardem, ale nie jest rozwiązaniem uniwersalnym. To, że sprawdza się w większości mieszkań, nie znaczy jeszcze, że będzie najlepszy w każdej sytuacji. Widziałem wiele instalacji, w których przewód był dobrany „na styk”, a potem właściciel dokładał kolejne urządzenia i nagle wszystko zaczynało pracować na granicy możliwości.
| Przekrój | Najczęstsze zastosowanie | Ocena dla gniazd | Praktyczny komentarz |
|---|---|---|---|
| 1,5 mm² | Oświetlenie, lekkie obwody pomocnicze | Raczej nie jako główny obwód gniazdowy | Może działać w bardzo specyficznych układach, ale oszczędność jest tu pozorna. |
| 2,5 mm² | Standardowe gniazda 230 V | Najlepszy wybór w typowej instalacji domowej | Dobry kompromis między bezpieczeństwem, ceną i wygodą eksploatacji. |
| 4 mm² | Obwody o większym obciążeniu albo dłuższej trasie | W wielu przypadkach bardzo sensowny wybór | Przydaje się, gdy obwód ma zasilać mocniejsze odbiorniki albo ma duży spadek napięcia. |
W praktyce 1,5 mm² zostawiam dla oświetlenia i naprawdę lekkich zastosowań, a 4 mm² rozważam wtedy, gdy obwód będzie mocno obciążony albo prowadzony na dłuższym odcinku. To nie jest kaprys wykonawcy, tylko zwykła konsekwencja fizyki: im dłuższa trasa i większy pobór prądu, tym większe straty i większe ryzyko, że instalacja nie będzie pracowała komfortowo. Przy 230 V i zabezpieczeniu 16 A maksymalna moc teoretyczna wynosi około 3680 W, ale w codziennej eksploatacji nie projektuję obwodu tak, jakby miał stale pracować na samej granicy.
Jeżeli gniazda mają zasilać sprzęt typu czajnik, mikrofalówka, ekspres do kawy, grzejnik przenośny albo kilka urządzeń jednocześnie, 2,5 mm² nadal bywa wystarczające, ale tylko wtedy, gdy obwód jest dobrze zaprojektowany. Gdy pojawiają się długie odcinki albo wysokie obciążenie ciągłe, zaczynam patrzeć w stronę osobnego obwodu lub większego przekroju. I właśnie tu ważny staje się nie tylko sam rozmiar żyły, ale też rodzaj przewodu, który wybieram do montażu w ścianie.
Rodzaj przewodu też ma znaczenie, nie tylko sam przekrój
W języku codziennym wiele osób mówi po prostu „kabel”, ale przy instalacji stałej ważne są konkretne parametry przewodu. Do gniazd w mieszkaniu najczęściej wybieram przewód miedziany trzyżyłowy, czyli taki, który ma żyłę fazową, neutralną i ochronną. To właśnie ten trzeci tor bezpieczeństwa robi różnicę w nowoczesnej instalacji.
W praktyce często spotykam dwa popularne warianty: YDYp i YDY. Pierwszy jest płaski i wygodny do układania pod tynkiem lub w bruzdach, drugi ma przekrój okrągły i bywa wygodniejszy tam, gdzie prowadzi się przewód w rurkach, kanałach albo miejscach narażonych na większe przetarcie. Nie ma tu jednego zwycięzcy na wszystko. Wybór zależy od sposobu prowadzenia instalacji, miejsca montażu i tego, jak wykonawca zamierza poprowadzić trasę.
Miedź jest dziś najbardziej rozsądnym wyborem do instalacji gniazdowych. Aluminium w nowych, domowych obwodach gniazdowych po prostu nie daje tego samego komfortu pracy i bezpieczeństwa połączeń. W remoncie staram się trzymać zasady, że oszczędność na materiale nie może rozbijać całej logiki instalacji. Lepiej kupić przewód porządny, niż później walczyć z problemami na zaciskach, grzaniem się połączeń i trudniejszym serwisem.
Jeśli mam wskazać jedną praktyczną myśl z tej sekcji, to brzmi ona tak: nie kupuj przewodu tylko „pod gniazdko”, ale pod cały sposób prowadzenia i użytkowania obwodu. To prowadzi prosto do następnego etapu, czyli do obciążenia i długości trasy, bo to właśnie one najczęściej zmieniają decyzję z „2,5 mm² wystarczy” na „warto dać więcej”.
Jak oceniam obciążenie i długość obwodu przed zakupem materiału
Najpierw patrzę na moc odbiorników, a dopiero potem na sam przekrój. Dla orientacji czajnik 2000 W pobiera około 8,7 A, a odkurzacz 1200 W około 5,2 A. Gdy takie urządzenia pracują pojedynczo, obwód 2,5 mm² zwykle daje radę bez problemu. Kłopot zaczyna się wtedy, gdy kilka mocnych odbiorników działa naraz, a trasa od rozdzielnicy do gniazda jest długa.
Drugi temat to spadek napięcia. Im dłuższy przewód, tym większa szansa, że na końcu obwodu napięcie będzie niższe niż przy rozdzielnicy. W domu nie zawsze od razu to widać, ale skutki bywają irytujące: urządzenia pracują mniej stabilnie, grzeją się bardziej, a zabezpieczenie może reagować szybciej, niż byśmy chcieli. Dlatego przy dłuższych liniach nie kieruję się wyłącznie tabelką „co wolno”, tylko pytam też „co będzie praktyczne po kilku latach użytkowania”.
Jeśli obwód ma kilkadziesiąt metrów i zasilać ma sprzęty o wyższym poborze mocy, 4 mm² często daje po prostu większy spokój. Nie dlatego, że 2,5 mm² nagle staje się złe, lecz dlatego, że instalacja dostaje zapas. A zapas w elektryce jest wart więcej niż minimalna oszczędność na kablu. Warto też pamiętać, że obciążalność przewodu zależy od sposobu ułożenia, temperatury otoczenia i tego, czy przewody biegną w skupieniu z innymi obwodami.
Ja lubię patrzeć na instalację jak na całość. Przewód, zabezpieczenie i odbiorniki muszą do siebie pasować, inaczej nawet dobry przekrój nie rozwiąże problemu. Z tego powodu kolejnym naturalnym pytaniem jest to, gdzie szczególnie trzeba uważać na dobór przewodu i liczby obwodów.
Kuchnia, łazienka i garaż wymagają osobnego podejścia
W zwykłym pokoju gniazda są zazwyczaj spokojnie obciążane, ale kuchnia, łazienka i garaż rządzą się własnymi prawami. To tam pojawiają się urządzenia, które potrafią działać długo i pobierać wyraźnie większą moc niż laptop czy lampka nocna. Właśnie dlatego nie lubię pomysłu, żeby wszystko „wrzucać” na jeden wspólny obwód tylko dlatego, że tak taniej wychodzi na etapie montażu.
W kuchni na jednym fragmencie instalacji mogą pojawić się czajnik, ekspres, mikrofalówka, zmywarka i lodówka. W łazience dochodzi pralka, suszarka do włosów, czasem ogrzewanie dodatkowe. W garażu lub warsztacie pracują elektronarzędzia, kompresor albo ładowarki do sprzętu. To są miejsca, w których osobne obwody naprawdę robią różnicę, bo ograniczają ryzyko przeciążenia i pozwalają szybciej zlokalizować problem, jeśli coś się wydarzy.
Nie chodzi o przesadę, tylko o funkcjonalność. Jedno zabezpieczenie na wiele ciężkich odbiorników może oznaczać, że w najmniej wygodnym momencie zgaśnie zasilanie tam, gdzie najbardziej go potrzebujesz. Z tego powodu przy projektowaniu instalacji myślę nie tylko o tym, co jest dziś, ale też o tym, co właściciel może dołożyć za rok albo dwa. I właśnie wtedy najczęściej widać różnicę między rozsądnym planem a oszczędnością, która później przeszkadza w codziennym użytkowaniu.
Skoro już widać, gdzie przewód musi pracować ciężej, warto zebrać najczęstsze błędy, bo to one najczęściej psują dobrze zapowiadającą się instalację.
Błędy, które najczęściej psują dobór przewodu do gniazd
Najczęstszy błąd, jaki widzę, to schodzenie do 1,5 mm² przy całym obwodzie gniazdowym, bo „przecież też działa”. Działa do momentu, w którym ktoś podłącza czajnik, grzejnik albo kilka urządzeń naraz. Oszczędność na starcie jest mała, a ryzyko i ograniczenie funkcjonalne zostają na lata.
- Zbyt mały przekrój względem planowanego obciążenia. To klasyka przy remontach robionych „na szybko”.
- Ignorowanie długości trasy. Krótki odcinek i długi obwód to dwa różne przypadki, nawet jeśli na papierze wyglądają podobnie.
- Mieszanie gniazd z ciężkimi odbiornikami bez osobnego obwodu. Kuchnia i łazienka bardzo szybko pokazują, że to zły pomysł.
- Patrzenie tylko na gniazdo, a nie na cały układ zabezpieczenia. Sam osprzęt nie załatwia bezpieczeństwa instalacji.
- Zakup przewodu bez sprawdzenia oznaczenia i materiału. W praktyce miedź i właściwy przekrój są ważniejsze niż przypadkowa „okazja” cenowa.
Do tego dochodzi jeszcze jeden błąd, bardziej organizacyjny niż techniczny: brak rezerwy. W domu rzadko kończy się na jednym sprzęcie, więc instalacja powinna mieć zapas na normalny rozwój wyposażenia. Ja zawsze wolę zostawić odrobinę przestrzeni niż później tłumaczyć, czemu nowy ekspres do kawy wybija obwód razem z czajnikiem. To prowadzi już do ostatniej, praktycznej sekcji: co sprawdzić, zanim instalacja zostanie zamknięta na gotowo.
Zanim zamkniesz bruzdy, sprawdź jeszcze te trzy rzeczy
Jeśli miałbym zostawić jedną krótką listę kontrolną przed zakończeniem prac, wyglądałaby tak: przewód, zabezpieczenie i układ obwodów muszą być spójne. Sam dobry przekrój nie uratuje instalacji, jeśli obok stoi źle dobrany wyłącznik nadprądowy albo na jednym obwodzie znalazło się zbyt dużo mocnych odbiorników.

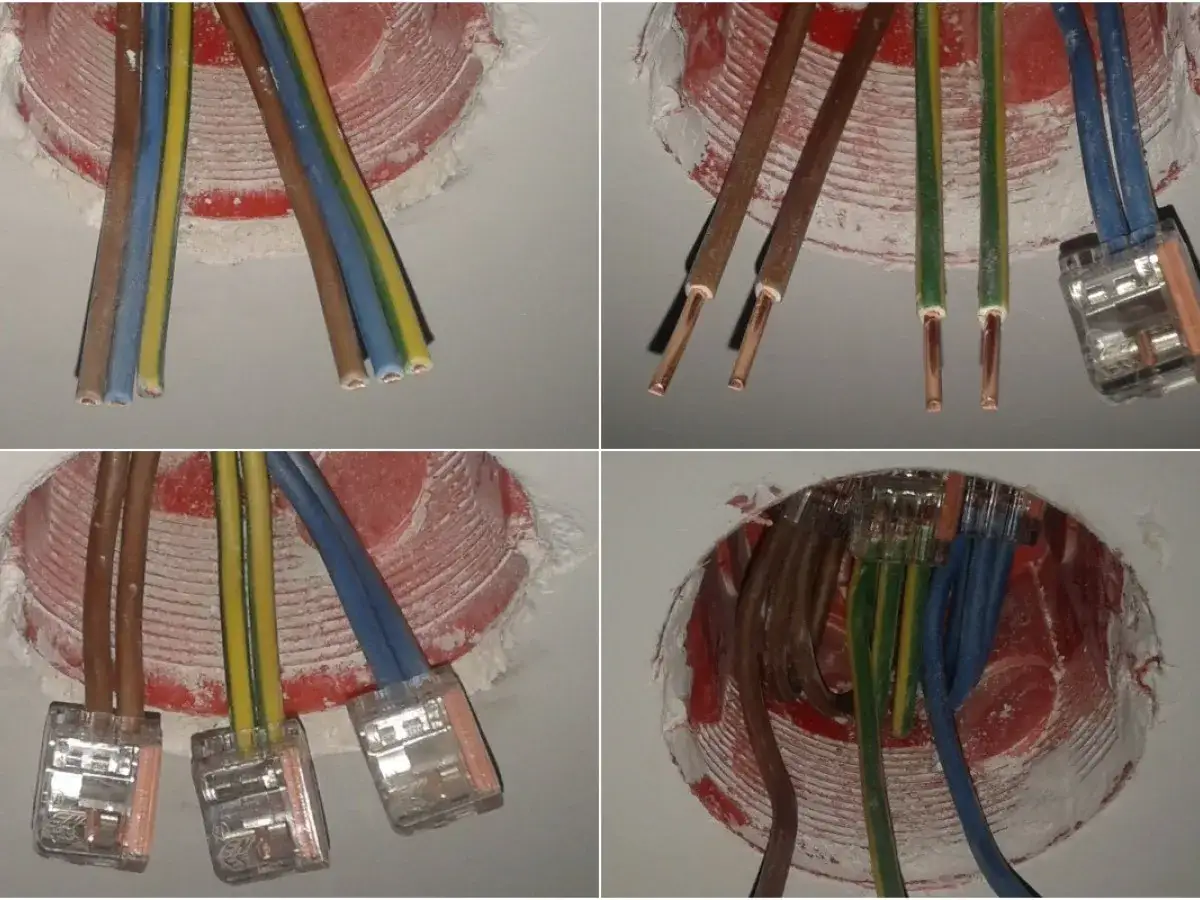

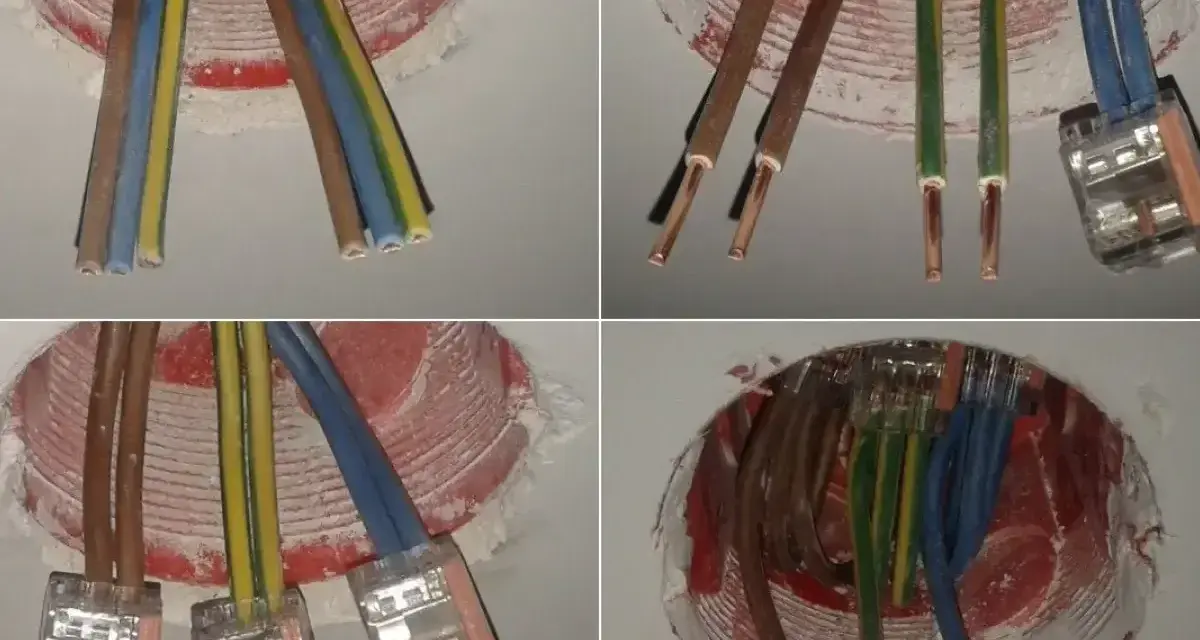

Po pierwsze, upewniam się, że przewód ma odpowiedni przekrój i jest miedziany. Po drugie, sprawdzam, czy obwód gniazdowy jest zabezpieczony w sposób zgodny z planowanym obciążeniem. Po trzecie, zostawiam sensowny zapas długości na podłączenia i porządną organizację w puszkach. To drobiazgi, ale właśnie one decydują o tym, czy instalacja będzie wygodna po zabudowie ścian, czy stanie się źródłem niepotrzebnych poprawek.
Jeżeli masz wątpliwość między 1,5 mm², 2,5 mm² a większym przekrojem, w praktyce najbezpieczniej jest myśleć tak: do zwykłych gniazd biorę 3x2,5 mm², do dłuższych i mocniejszych obwodów rozważam więcej, a przy sprzętach wymagających osobnego podejścia projektuję to indywidualnie. To proste kryterium zwykle prowadzi do rozsądnej decyzji i oszczędza nerwów przy późniejszym użytkowaniu.
