Układ szeregowy i równoległy - jak je rozpoznać?

W obwodach elektrycznych najwięcej zależy od tego, czy odbiorniki są połączone jeden za drugim, czy każdy ma własną gałąź. Ta różnica decyduje o napięciu, prądzie, zachowaniu całego układu po awarii i o tym, czy instalacja działa stabilnie w codziennym użyciu. Pokażę Ci, jak rozpoznać oba rozwiązania, kiedy mają sens i który układ lepiej sprawdza się w praktyce przy oświetleniu, prostych instalacjach oraz pracy z urządzeniami zasilanymi elektrycznie.

Najważniejsza różnica tkwi w drodze, jaką płynie prąd

Ja rozróżniam te dwa układy najprościej: w szeregu odbiorniki tworzą jeden łańcuch, a w układzie równoległym każdy dostaje własną odnogę. To nie jest drobny detal techniczny, tylko cecha, która zmienia wszystko, od rozkładu napięcia po sposób diagnozowania awarii. W praktyce właśnie dlatego jedne rozwiązania świetnie nadają się do prostych układów, a inne do instalacji, w których ważna jest niezależność pracy poszczególnych elementów.

Jeśli ktoś myli te dwa układy, zwykle gubi właśnie tę różnicę: w szeregu jeden element wpływa na cały tor przepływu, a w równoległym każdy odbiornik działa bardziej samodzielnie. To prowadzi nas do schematu, bo bez umiejętności jego czytania łatwo pomylić linię prostą z rozgałęzieniem.

Jak odczytać schemat i rozpoznać układ w praktyce

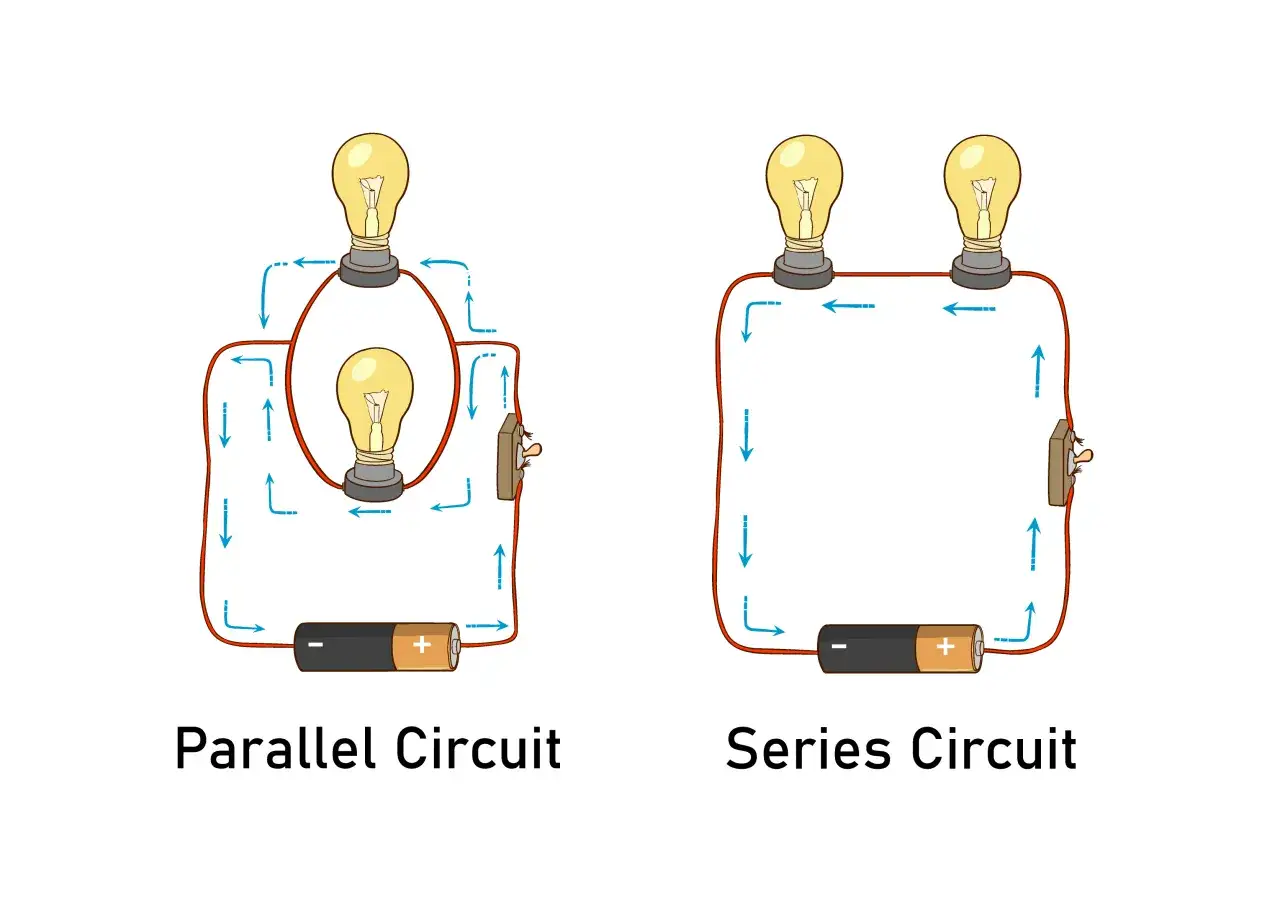

Na schemacie szukam przede wszystkim dwóch rzeczy: liczby gałęzi i miejsc, w których przewód się rozdziela. Jeśli elementy są połączone końcem jednego z początkiem następnego i nie ma rozgałęzienia, widzę układ szeregowy. Jeśli pojawiają się węzły, czyli punkty rozdziału i połączenia przewodów, mamy do czynienia z układem równoległym.

• Jedna droga dla prądu oznacza połączenie szeregowe.
• Rozgałęzienie przewodów oznacza połączenie równoległe.
• W szeregu każdy odbiornik „stoi” po kolei za poprzednim.
• W układzie równoległym każdy odbiornik ma własną gałąź, ale wszystkie są zasilane z tych samych punktów.
• Jeśli układ wygląda na mieszany, najpierw wyodrębniam część szeregową i równoległą osobno.

W praktyce domowej i warsztatowej często spotyka się układy mieszane, ale to właśnie rozpoznanie gałęzi pozwala szybko zrozumieć, co się stanie po dołożeniu kolejnego odbiornika albo po uszkodzeniu jednego z nich. Następny krok to sprawdzenie, jak ten układ wpływa na napięcie, prąd i opór.

Co dzieje się z napięciem, prądem i oporem

Tu najłatwiej zapamiętać jedną zasadę: w szeregu prąd jest wspólny, a w układzie równoległym wspólne jest napięcie. Reszta wynika już z prawa Ohma i prostego rachunku. Właśnie dlatego oba układy zachowują się tak inaczej, nawet jeśli z zewnątrz wyglądają podobnie.

Połączenie szeregowe

W układzie szeregowym prąd ma tylko jedną drogę, więc jego natężenie jest takie samo w każdym elemencie. Napięcie dzieli się między odbiorniki, a opór zastępczy liczę jako sumę oporów: R_z = R₁ + R₂ + .... To oznacza, że dokładanie kolejnych odbiorników zwiększa opór całego układu i zwykle zmniejsza prąd płynący z źródła.

Połączenie równoległe

W układzie równoległym napięcie na każdej gałęzi jest takie samo, natomiast prąd rozdziela się między odbiorniki. Opór zastępczy oblicza się z zależności 1/R_z = 1/R₁ + 1/R₂ + ..., więc wraz z dodawaniem kolejnych gałęzi opór całego układu maleje. To właśnie dlatego przy tym samym napięciu źródła całość może pobierać więcej prądu.

Prosty przykład z liczbami

Weź dwa odbiorniki o oporach 6 Ω i 3 Ω oraz źródło 12 V. W szeregu otrzymasz opór zastępczy 9 Ω, a prąd w obwodzie wyniesie 1,33 A. Spadki napięcia rozłożą się nierówno: na oporniku 6 Ω będzie 8 V, a na 3 Ω 4 V. W układzie równoległym ten sam zestaw da opór zastępczy 2 Ω, prąd całkowity 6 A, a prądy gałęzi wyniosą odpowiednio 2 A i 4 A.

Ten przykład dobrze pokazuje, dlaczego intuicja bywa zdradliwa: w szeregu dodanie odbiornika nie zwiększa „mocy” układu w prosty sposób, tylko zmienia cały rozkład napięć. W równoległym odwrotnie, bo kolejne gałęzie obniżają opór i podnoszą pobór prądu. To prowadzi do pytania, gdzie taki układ ma sens w realnych zastosowaniach.

Gdzie każdy z tych układów sprawdza się najlepiej

W pracy, remoncie i domu rzadko wybiera się połączenie tylko „bo tak wygodniej narysować”. Liczy się zachowanie układu po awarii, komfort użytkowania i sposób zasilania. Właśnie dlatego w praktyce jeden typ połączenia ma wyraźne przewagi nad drugim.

Szeregowo

• Starsze łańcuchy lampek choinkowych, gdzie elementy tworzą prosty ciąg.
• Pakiety ogniw i baterii, gdy trzeba zwiększyć napięcie z kilku źródeł.
• Proste układy testowe i demonstracyjne w nauce elektrotechniki.

Szereg ma zaletę prostoty, ale jego słabość jest oczywista: uszkodzenie jednego elementu potrafi przerwać cały obwód. To działa dobrze tam, gdzie układ jest krótki i łatwy do kontroli, a źródłem problemu nie będzie codzienna, przypadkowa awaria.

Przeczytaj również: Elewacja domu - Jak wybrać trwałą i piękną fasadę?

Równolegle

• Oświetlenie pomieszczeń, oprawy sufitowe i lampy ścienne.
• Obwody gniazd w domu, gdzie każdy odbiornik ma pracować niezależnie.
• Taśmy i moduły LED z odpowiednim zasilaczem.

W aranżacji wnętrz i przy pracach wykończeniowych ten układ ma ogromną przewagę: jeśli jedna lampa nad lustrem lub jedna oprawa w strefie roboczej przestanie działać, reszta nadal świeci. To wygodne, ale też praktyczne z punktu widzenia bezpieczeństwa i serwisowania. Dla czytelnika, który myśli o instalacji w domu, to zwykle właśnie układ równoległy jest tym „normalnym” rozwiązaniem.

Jeżeli chcesz szybko odróżnić zastosowania, zapamiętaj prostą regułę: tam, gdzie ważna jest niezależność odbiorników, wygrywa układ równoległy. Gdy potrzebujesz konkretnej sumy napięć z kilku źródeł albo budujesz prosty ciąg elementów, sens ma szereg. Następna sekcja pomoże Ci przejść od teorii do wyboru właściwego rozwiązania.

Kiedy wybrać układ szeregowy, a kiedy równoległy

Ja przy wyborze zawsze zadaję sobie trzy pytania: czy każdy odbiornik ma działać niezależnie, czy potrzebuję wyższego napięcia, oraz co stanie się po uszkodzeniu jednego elementu. Odpowiedzi prowadzą niemal automatycznie do właściwego rozwiązania.

• Wybierz połączenie szeregowe, gdy chcesz zwiększyć napięcie z kilku ogniw albo zbudować prosty układ, w którym wszystkie elementy mają pracować wspólnie.
• Wybierz połączenie równoległe, gdy zależy Ci na tym, by każdy odbiornik miał takie samo zasilanie i działał niezależnie od pozostałych.
• Jeśli ważna jest odporność na awarię jednego elementu, równoległe połączenie daje wyraźnie lepszy efekt.
• Jeśli liczy się prostota i jeden wspólny tor prądu, szereg jest łatwiejszy do analizy.

W domu i w instalacjach oświetleniowych wybór zwykle jest prosty: równoległe połączenie daje większy komfort i lepszą ciągłość pracy. W układach z bateriami albo w prostych projektach edukacyjnych szereg nadal ma swoje miejsce, ale trzeba pamiętać, że wymaga lepszego dopasowania elementów. To naturalnie prowadzi do typowych błędów, które najczęściej psują cały efekt.

Najczęstsze błędy i nieporozumienia

Największy problem nie polega na tym, że ktoś nie zna wzoru. Problem zaczyna się wtedy, gdy ktoś myli topologię układu z jego parametrami. W praktyce widzę cztery pomyłki, które powtarzają się najczęściej.

• Mylenie napięcia z prądem. W szeregu nie „rośnie prąd na każdym odbiorniku”, tylko napięcie rozkłada się na elementy.
• Zakładanie, że w układzie równoległym wszystkie prądy są identyczne. To nieprawda, bo każda gałąź może pobierać inny prąd.
• Łączenie różnych ogniw lub baterii bez sprawdzenia zgodności. W praktyce to częsty błąd przy samodzielnych projektach i może prowadzić do szybkiego zużycia lub przegrzewania.
• Przekonanie, że więcej gałęzi zawsze oznacza „lepiej”. W rzeczywistości maleje opór zastępczy, więc rośnie pobór prądu i obciążenie źródła.
• Ignorowanie elektroniki sterującej. W przypadku LED-ów, zasilaczy i urządzeń elektronicznych zachowanie układu nie zawsze jest tak proste jak w szkolnym modelu z opornikami.

Właśnie dlatego przy praktycznym montażu nie warto opierać się wyłącznie na intuicji. Lepiej prześledzić drogę prądu, sprawdzić parametry odbiorników i dopiero wtedy ocenić, czy układ ma pracować szeregowo czy równolegle. Na końcu zostaje jeszcze kwestia bezpieczeństwa i kontroli, czyli to, co naprawdę oszczędza czas i nerwy.

Co jeszcze warto sprawdzić przed podłączeniem odbiorników

Przy prostych układach warsztatowych lub przy montażu osprzętu oświetleniowego pomocny jest multimetr, bo szybko pokazuje ciągłość obwodu i obecność napięcia w odpowiednim miejscu. To jeden z tych narzędziowych nawyków, które dają więcej niż sama teoria: pozwalają zweryfikować, czy układ faktycznie działa tak, jak zakładasz. W przypadku stałej instalacji 230 V albo pracy w strefach wilgotnych nie warto improwizować ani prowadzić przeróbek bez odpowiednich uprawnień.

• Sprawdź napięcie znamionowe odbiornika, zanim połączysz go z innymi elementami.
• Porównaj maksymalny prąd źródła z łącznym poborem układu.
• Upewnij się, że przewody i złącza mają właściwy przekrój i stan techniczny.
• Przy układach z LED-ami sprawdź, czy pracują z zasilaczem stałonapięciowym, czy stałoprądowym.
• Jeśli układ ma trafić do instalacji domowej, potraktuj projekt jako zadanie dla osoby z odpowiednimi uprawnieniami.

Jeżeli zostaje jedna rzecz do zapamiętania, to ta: w szeregu jeden problem potrafi zatrzymać cały obwód, a w układzie równoległym każda gałąź pracuje własnym torem. Przy remontach, oświetleniu i pracy z urządzeniami elektrycznymi najbezpieczniej myśleć o niezależności odbiorników, a nie o tym, jak najmniej przewodów da się rozprowadzić.
