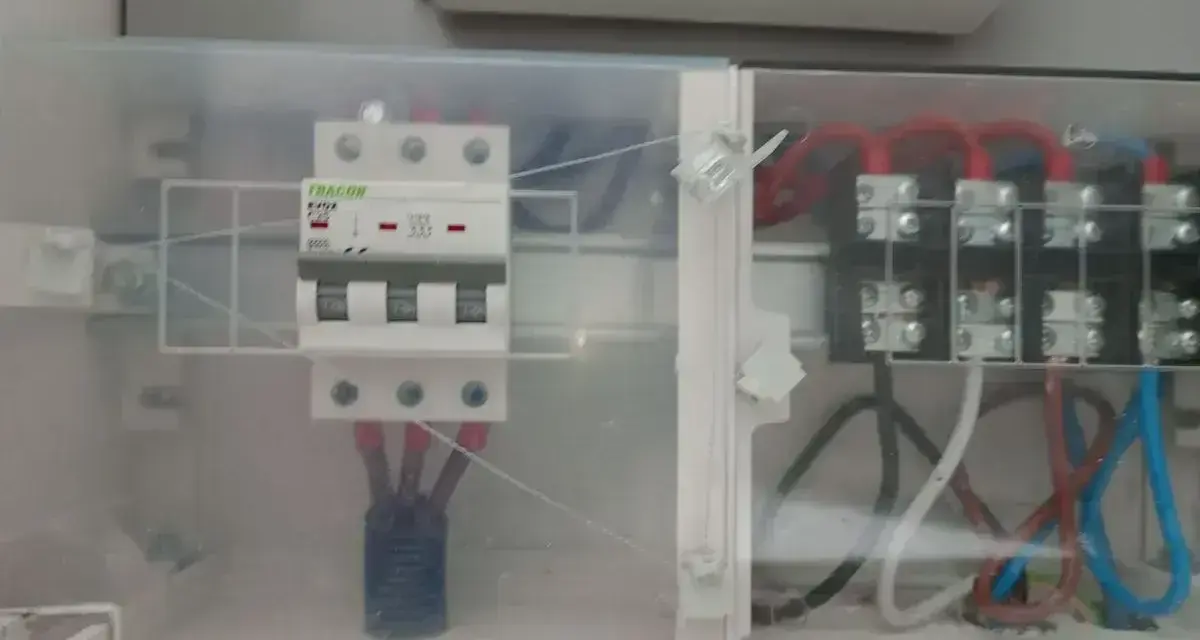

Rozłącznik bezpiecznikowy to aparat, który łączy funkcję odłączania obwodu z ochroną nadprądową za pomocą wkładek topikowych. W praktyce daje szybkie, pewne odcięcie zasilania i dobrze znosi duże prądy zwarciowe, dlatego często trafia do rozdzielnic głównych, zasilania maszyn oraz większych odpływów. W tym tekście pokazuję, jak działa taki układ, czym różni się od zwykłego rozłącznika i wyłącznika nadprądowego oraz jak dobrać go bez niepotrzebnych błędów.
Najważniejsze jest dopasowanie aparatu do prądu, rodzaju obciążenia i warunków zwarciowych
- Rozłączanie i ochrona to dwie różne funkcje, które tutaj pracują razem.
- Wkładka topikowa odpowiada za wyłączenie przy przeciążeniu lub zwarciu, a część łączeniowa za bezpieczne odłączenie obwodu.
- Najczęściej spotkasz rozmiary NH00, NH1, NH2 i NH3, zwykle od około 160 A do 630 A.
- To rozwiązanie ma sens tam, gdzie liczy się duża odporność na zwarcia, selektywność i czytelny podział instalacji.
- Przy doborze trzeba sprawdzić nie tylko prąd, ale też napięcie, charakterystykę wkładki, liczbę biegunów i sposób montażu.
Czym jest i co robi w instalacji
To aparat z grupy rozłączników i łączników zgodnych z IEC 60947-3, przeznaczony do pracy w obwodach dystrybucyjnych i silnikowych. Jego zadanie jest podwójne: z jednej strony pozwala odłączyć fragment instalacji pod obciążeniem zgodnie z parametrami urządzenia, z drugiej zapewnia ochronę nadprądową dzięki wkładce topikowej. W praktyce nie jest więc samym wyłącznikiem ani samym bezpiecznikiem, tylko połączeniem obu funkcji.
Najczęściej stosuję go tam, gdzie prąd roboczy jest większy, a spodziewany prąd zwarciowy wysoki: w rozdzielnicach głównych, zasilaniu podrozdzielnic, liniach do maszyn, transformatorów, pomp, sprężarek czy większych urządzeń grzewczych. W instalacjach o mniejszych obciążeniach zwykle wystarcza klasyczny wyłącznik nadprądowy, więc nie ma sensu na siłę komplikować rozdzielnicy.
Warto też rozumieć jedno praktyczne ograniczenie: po zadziałaniu wkładki trzeba ją wymienić, a nie tylko podnieść dźwignię. To drobiazg, ale właśnie on odróżnia ten aparat od rozwiązań resetowalnych i wpływa na organizację serwisu.
Żeby dobrze ocenić ten mechanizm, trzeba zobaczyć, co dzieje się wewnątrz po włączeniu i przy awarii.

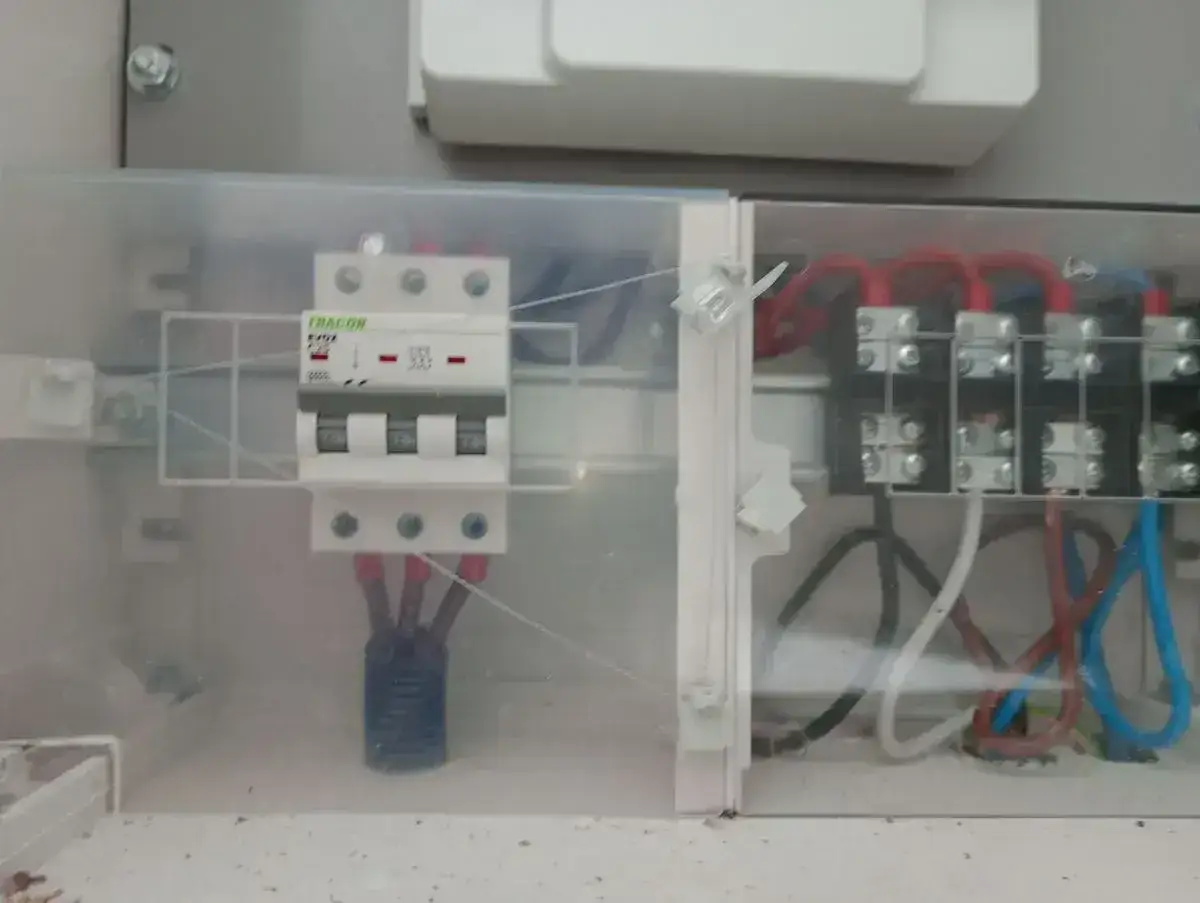

Jak działa układ z wkładkami topikowymi
W normalnej pracy przez aparat płynie prąd tak jak przez każdy inny element toru zasilania. Gdy wszystko jest w normie, wkładka zachowuje ciągłość obwodu, a część łączeniowa pozwala ręcznie otworzyć lub zamknąć tor. Jeśli jednak pojawi się przeciążenie albo zwarcie, cienki element w wkładce topikowej nagrzewa się i przerywa obwód, ograniczając energię uszkodzenia.
W środku pracują zwykle styki główne, mechanizm łączeniowy, tor wkładki i osłony poprawiające bezpieczeństwo obsługi. To ważne, bo w praktyce liczy się nie tylko sam bezpiecznik, ale też jakość kontaktu, odporność termiczna i sposób prowadzenia prądu w całym aparacie.
Co dzieje się przy przeciążeniu i zwarciu
Przy przeciążeniu liczy się czas. Im dłużej utrzymuje się podwyższony prąd, tym bardziej rośnie temperatura przewodów i styków. Wkładka gG zwykle chroni zarówno przed przeciążeniem, jak i zwarciem, dlatego jest częstym wyborem do kabli i ogólnych odpływów. Wkładka aM działa inaczej: zabezpiecza przede wszystkim przed zwarciem, a przeciążenie po stronie silnika musi przejąć inny element, na przykład zabezpieczenie termiczne.
Dlaczego dobór wkładki ma większe znaczenie niż sam opis aparatu
Ten sam aparat może pracować z różnymi wkładkami, ale nie każda kombinacja ma sens. Zbyt mocna wkładka może nie ochronić przewodu tak, jak trzeba, a zbyt słaba będzie wybijać przy normalnym rozruchu maszyny. Dlatego przy wyborze patrzę na obciążenie rzeczywiste, prądy rozruchowe, przekrój przewodów i poziom zwarciowy w miejscu montażu.
Tu właśnie widać, że nie chodzi o sam aparat, tylko o cały układ ochrony. I to prowadzi prosto do pytania, kiedy taki zestaw jest lepszy od innych rozwiązań.
Kiedy ma sens, a kiedy lepiej wybrać inne rozwiązanie
W praktyce porównuję trzy rzeczy: samą izolację, ochronę nadprądową i wygodę obsługi. Jeśli potrzebuję tylko odłączyć obwód, wystarczy rozłącznik izolacyjny. Jeśli zależy mi na szybkim, resetowalnym zabezpieczeniu w mniejszym obwodzie, zwykle wygrywa wyłącznik nadprądowy. Jeśli natomiast chcę połączyć odłączanie z ochroną i mam do czynienia z większym prądem lub większą energią zwarciową, zestaw z bezpiecznikami często jest po prostu rozsądniejszy.
| Rozwiązanie | Co daje | Mocne strony | Ograniczenia | Kiedy wybieram |
|---|---|---|---|---|
| Rozłącznik z wkładkami topikowymi | Odłączenie obwodu i ochrona nadprądowa | Wysoka odporność na zwarcia, dobra selektywność, czytelne odcięcie zasilania | Wkładkę trzeba wymienić po zadziałaniu | Główne zasilania, większe odpływy, silniki, transformatory |
| Wyłącznik nadprądowy | Ochrona i łączenie w jednym aparacie | Łatwy reset, wygodna obsługa, częsty wybór w budynkach | Nie zawsze wystarcza przy wysokich prądach zwarciowych | Mniejsze i średnie obwody, instalacje mieszkaniowe, biurowe |
| Rozłącznik izolacyjny | Tylko odłączenie | Prosta budowa, klarowna funkcja serwisowa | Nie chroni przed przeciążeniem ani zwarciem | Gdy ochrona jest zapewniona gdzie indziej |
W budownictwie i pracach warsztatowych taki aparat ma najwięcej sensu tam, gdzie jedna rozdzielnica zasila kilka cięższych odbiorników: przecinarkę do płytek, sprężarkę, pompę, mieszalnik czy większe obwody pomocnicze. W mieszkaniówce i przy prostych obwodach końcowych zwykle byłby to nadmiar możliwości, a nie realna korzyść.
Jeżeli już wiem, że taki aparat ma sens, przechodzę do doboru konkretnego modelu i właściwych wkładek.
Jak dobrać rozłącznik bezpiecznikowy do obwodu
Dobór zaczynam od prądu obciążenia, a dopiero potem patrzę na sam aparat. Dla mniejszych odpływów wystarczy zwykle NH00, dla średnich NH1, dla większych NH2, a dla głównych zasileń NH3. W katalogach spotyka się orientacyjnie wartości rzędu 160 A, 250 A, 400 A i 630 A, ale zawsze trzeba sprawdzić dane konkretnego producenta i warunki pracy w rozdzielnicy.
W praktyce sprawdzam kilka parametrów naraz: prąd aparatu, prąd wkładki, napięcie, kategorię użytkowania, liczbę biegunów i sposób montażu. To właśnie na tym etapie najłatwiej uniknąć późniejszych problemów z grzaniem, zadziałaniami albo zbyt małą rezerwą prądową.
| Rozmiar NH | Typowy zakres zastosowania | Przykładowy prąd znamionowy | Uwagi praktyczne |
|---|---|---|---|
| NH00 | Mniejsze odpływy i podrozdzielnice | do ok. 160 A | Dobry, gdy liczy się kompaktowy montaż |
| NH1 | Średnie obwody zasilające | do ok. 250 A | Częsty kompromis między gabarytem a rezerwą prądową |
| NH2 | Większe odpływy i zasilania | do ok. 400 A | Przydaje się w rozdzielnicach o większej mocy |
| NH3 | Główne zasilania | do ok. 630 A | Stosowany tam, gdzie rozmiar i chłodzenie nie są problemem |
Przeczytaj również: Jak zmyć super glue z blatu - skuteczne metody bez uszkodzeń
Co sprawdzam poza prądem
- Napięcie znamionowe całego układu, nie tylko jednej wkładki.
- Liczbę biegunów, czyli czy potrzebuję 3P, 3P+N albo innego układu.
- Charakterystykę wkładki: gG do obwodów ogólnych, aM do silników i obciążeń z odrębną ochroną przeciążeniową.
- Sposób montażu, na przykład na szynie DIN, płycie montażowej albo na systemie szyn zbiorczych.
- Warunki zwarciowe w miejscu instalacji, bo to one decydują, czy dany zestaw jest wystarczająco odporny.
- Kategorię użytkowania, na przykład AC-22B lub AC-23B, jeśli producent ją podaje dla danego modelu.
Jeśli mam jedną radę z praktyki, to tę: nie dobieram samego uchwytu na bezpiecznik, tylko cały zestaw ochronny. Właśnie na tym etapie najłatwiej popełnić błąd, który później wychodzi dopiero przy awarii albo podczas odbioru.
Skoro już wiemy, jak dobrać aparat, warto przejść do błędów, które najczęściej pojawiają się przy montażu i późniejszej eksploatacji.
Najczęstsze błędy, które potem kosztują czas i pieniądze
Przy takich aparatach błędy rzadko wyglądają spektakularnie. Zwykle są ciche: trochę za luźny zacisk, zła wkładka, źle opisany obwód, brak rezerwy na rozruch. A potem ktoś szuka przyczyny wyłączeń albo przegrzewania i okazuje się, że problem siedzi w doborze, nie w samej instalacji.
- Mieszanie funkcji odłączenia i zabezpieczenia bez sprawdzenia, czy wkładka faktycznie chroni dany przewód.
- Zły dobór charakterystyki, zwłaszcza wtedy, gdy obwód ma duży prąd rozruchowy.
- Ignorowanie prądu zwarciowego w miejscu montażu, co bywa krytyczne w większych obiektach.
- Wkładanie na siłę zbyt dużego rozmiaru NH, bo akurat pasuje wymiarowo do rozdzielnicy.
- Brak jednoznacznego oznaczenia obwodu, przez co serwis zajmuje więcej czasu i łatwiej o pomyłkę.
- Pomijanie momentu dokręcenia zacisków, co kończy się grzaniem i spadkami jakości styku.
Najbardziej kosztowne są błędy, których nie widać od razu. Jeżeli aparat ma pracować w miejscu o dużym zapyleniu, częstym otwieraniu rozdzielnicy albo podwyższonej temperaturze, ja zakładam większy margines ostrożności niż w czystej rozdzielni biurowej.
Skoro już wiemy, gdzie najłatwiej o potknięcia, warto przejść do samego montażu i serwisu, bo tu bezpieczeństwo jest ważniejsze niż wygoda.
Bezpieczny montaż i serwis bez niepotrzebnego ryzyka
Przy montażu nie idę na skróty. Najpierw odłączam zasilanie, potem sprawdzam brak napięcia odpowiednim przyrządem i dopiero wtedy pracuję przy torze prądowym. To nie jest formalność, tylko podstawowy warunek, jeśli nie chcemy, żeby naprawa zamieniła się w poważny incydent.
- Pracuje wykwalifikowany elektryk, zgodnie z lokalnymi przepisami i dokumentacją producenta.
- Stosuję LOTO, czyli blokadę i oznaczenie odłączenia, gdy instalacja wymaga zabezpieczenia przed przypadkowym załączeniem.
- Kontroluję stan styków i zacisków, zwłaszcza po kilku cyklach pracy albo po awarii.
- Zostawiam zapas miejsca na wymianę wkładki i swobodny dostęp serwisowy.
- Trzymam pod ręką właściwe wkładki, bo zastępstwo „na oko” zwykle kończy się błędem doboru.
W większych instalacjach sprawdzam jeszcze jedną rzecz: czy obudowa i osprzęt mają sens przy realnych warunkach pracy, czyli przy cieple, wilgoci, pyle i wibracjach. W warsztatach, na zapleczach budów i w pomieszczeniach technicznych to potrafi mieć większe znaczenie niż sam katalogowy opis aparatu.
Taki porządek pracy dobrze zamyka temat techniczny i prowadzi do ostatniego, praktycznego sprawdzenia przed zakupem lub wymianą.
Co sprawdzić przed zakupem do rozdzielnicy
Zanim wybiorę konkretny model, robię krótką checklistę. Dzięki temu nie kupuję aparatu „prawie pasującego”, tylko takiego, który realnie rozwiąże problem w instalacji.
- Jaki jest prąd roboczy obwodu i czy są rozruchy, które chwilowo podnoszą obciążenie.
- Jakie jest napięcie i układ sieci, bo to wyklucza część modeli od razu.
- Jaki jest poziom zwarciowy w miejscu montażu.
- Czy potrzebuję ochrony generalnej, czy tylko odłączenia.
- Jakie mam miejsce w rozdzielnicy i czy wygodniejszy będzie montaż na szynie, płycie czy szynach zbiorczych.
- Czy serwis będzie prosty, czyli czy wymiana wkładki i dostęp do zacisków nie będą utrudnione.
Jeśli te punkty zgadzają się z projektem, aparat zwykle pracuje bez problemów przez lata. Jeśli nie, lepiej wrócić do doboru jeszcze przed montażem, bo po uruchomieniu każda poprawka kosztuje więcej czasu i nerwów niż sam zakup właściwego rozwiązania.
