Regulacja zaworu trójdrożnego w instalacji grzewczej nie sprowadza się do przypadkowego przekręcenia pokrętła. Liczy się kolejność działań, poprawna orientacja zaworu, dobór współczynnika Kvs i to, czy pracuje on ręcznie, czy z siłownikiem. Poniżej pokazuję praktycznie, jak podejść do tematu tak, żeby instalacja działała stabilnie i bez zbędnych strat ciepła.
Najszybciej działa ustawienie zgodne z projektem i orientacją zaworu
- Najpierw sprawdź typ zaworu - w praktyce chodzi o 3-drogowy obrotowy zawór mieszający, a nie o każdy zawór trójdrożny z tej samej rodziny produktów.
- Kolejność ma znaczenie - najpierw ustaw pozycję mechaniczną i orientację L/R, dopiero potem koryguj Kvs.
- Nie ustawiaj „na oko” - zbyt mały Kvs dusi przepływ, zbyt duży daje wahania temperatury za zaworem.
- W typowych instalacjach warto celować w spadek ciśnienia na zaworze w granicach 3-15 kPa.
- Przed pierwszym uruchomieniem instalacja powinna być wychłodzona, bo przy rozgrzanym medium łatwo o błąd i ryzyko poparzenia.
Co trzeba ustawić w zaworze, zanim ruszy instalacja
W zaworze mieszającym Afriso nie reguluję tylko jednego parametru. W praktyce patrzę na trzy rzeczy naraz: orientację L/R, czyli z której strony trafia gorące medium, położenie zawieradła, czyli elementu mieszającego, oraz Kvs, który mówi, jaką przepustowość ma zawór przy danej nastawie. Jeśli te elementy są źle zgrane, instalacja może działać, ale będzie pracować nerwowo, głośno albo nierówno.
Najprościej myśleć o tym tak: zawór ma nie tylko mieszać, ale robić to w przewidywalny sposób. Ja zawsze zaczynam od ustawienia mechaniki, bo elektronika i siłownik nie naprawią źle ustawionej bazy.
| Element | Co oznacza w praktyce | Co sprawdzam przed regulacją |
|---|---|---|
| Orientacja L/R | Decyduje, z której strony do zaworu wchodzi gorące medium | Czy skala i pozycja montażu odpowiadają rzeczywistemu układowi rur |
| Zawieradło | To część mieszająca, która ustawia proporcje przepływu | Czy startowo jest ustawione mniej więcej pośrodku między wlotami |
| Kvs | Określa, ile medium zawór przepuści i jak duży będzie spadek ciśnienia | Czy nie jest za mały dla obiegu i czy nie powoduje zbyt dużych wahań temperatury |
| Skala 0-10 | Pomaga odczytać położenie zaworu i wygodnie wrócić do nastawy | Czy pokrywka ze skalą została założona po właściwej stronie |
Jeśli to już jest jasne, przechodzę do samej nastawy, bo właśnie na tym etapie najczęściej pojawiają się niepotrzebne pomyłki.
Jak ustawić zawór trójdrożny Afriso krok po kroku
Ja zaczynam zawsze od bezpieczeństwa: wyłączam źródło ciepła, zatrzymuję obieg i czekam, aż instalacja ostygnie. To nie jest detal. Przy gorącym medium łatwo o oparzenie, a przy pośpiechu łatwo też przestawić coś o jeden obrót za daleko.
- Sprawdź, czy zawór ma pracować jako mieszający, czy przełączający. Jeśli pełni funkcję przełączającą albo rozdzielającą, fabryczna nastawa Kvs zwykle zostaje bez zmian.
- Ustal, skąd ma przychodzić gorące medium. To decyduje o pozycji L albo R.
- Zdejmij pokrętło i niebieski pierścień ograniczający. W tych zaworach elementy są na zatrzask, więc nie trzeba ich szarpać.
- Ustaw zawieradło mniej więcej w połowie drogi między wlotem gorącej i zimnej wody. Zawór pracuje w zakresie 90° między tymi przyłączami.
- Nałóż pierścień ograniczający tak, aby wskaźnik znalazł się centralnie między wlotami.
- Załóż pokrętło. Pasuje tylko w jednej pozycji, więc jeśli nie wchodzi lekko, nie wciskaj go na siłę.
- Załóż pokrywkę ze skalą odpowiednią dla wybranej orientacji. Na jednej stronie 0 oznacza pełne odcięcie gorącej wody, a 10 pełne odcięcie zimnej.
- Jeśli trzeba zmienić Kvs, odkręć śrubę mocującą dźwignię na spodzie zaworu, ustaw bolec kodujący w pozycji L lub R i dopiero wtedy wybierz właściwą wartość.
W praktyce ta kolejność ma sens, bo najpierw ustawiasz fizyczny kierunek pracy zaworu, a dopiero potem dopasowujesz jego przepustowość do instalacji. Dzięki temu nie walczysz z objawami, tylko z przyczyną. Następny krok to dobór Kvs, bo bez niego nawet poprawnie zamontowany zawór może pracować nierówno.
Jak dobrać Kvs, gdy nie masz projektu

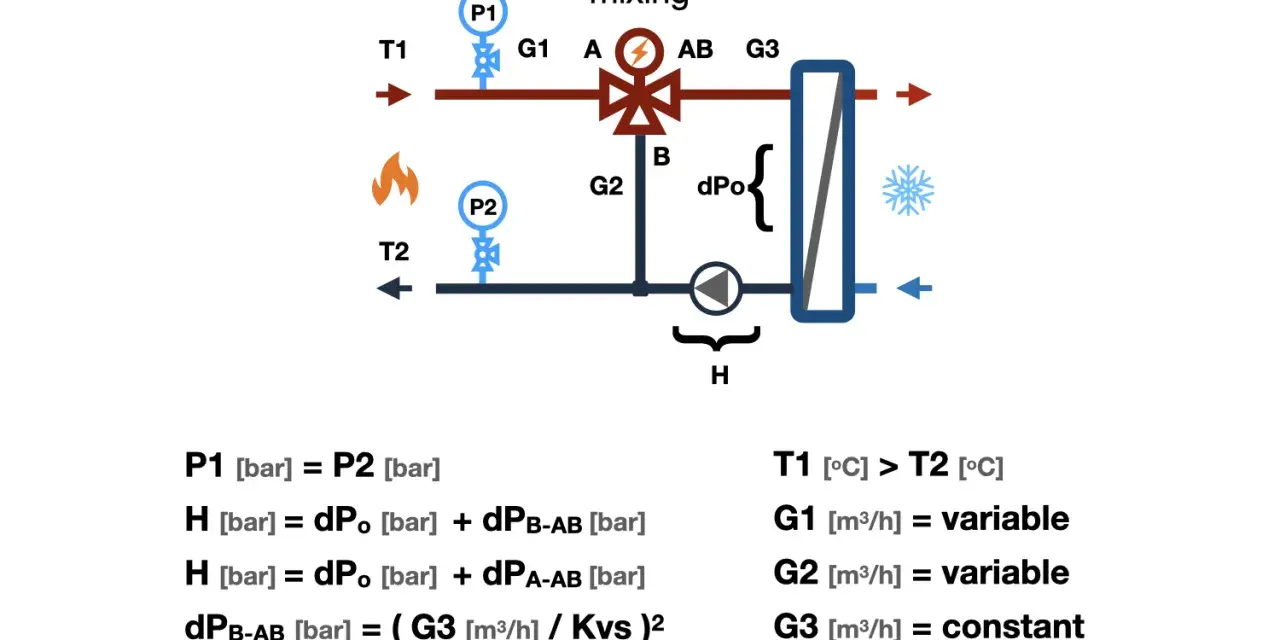

Najlepiej, jeśli wartość Kvs wynika z projektu instalacji. Jeśli jednak go nie masz, da się podejść do tematu rozsądnie i bez zgadywania. W instrukcji AFRISO podkreślono, że dla typowych układów warto celować w spadek ciśnienia na zaworze na poziomie 3-15 kPa. To dobry punkt odniesienia, bo zawór zbyt mały zacznie dusić przepływ, a zbyt duży nie ustabilizuje temperatury za mieszaniem.
W praktyce patrzę na moc instalacji i różnicę temperatur. Dla ogrzewania podłogowego zwykle pracuje się na mniejszej różnicy temperatur, około 5 K. Dla grzejników częściej spotyka się 15-20 K. Im mniejsza różnica temperatur, tym większego przepływu potrzebujesz, więc tym uważniej trzeba dobrać Kvs.
| Typ instalacji | Typowa różnica temperatur | Na co zwracam uwagę | Ryzyko złego doboru |
|---|---|---|---|
| Ogrzewanie podłogowe | Około 5 K | Stabilność, płynna regulacja, małe wahania | Za duży Kvs daje falowanie temperatury |
| Ogrzewanie grzejnikowe | Około 15-20 K | Przepływ i możliwość utrzymania komfortu | Za mały Kvs może niedogrzewać odbiorniki |
| Zasilanie instalacji | Zależna od mocy obiegu | Dobór bez przesady, nie „na zapas” | Przewymiarowanie pogarsza precyzję mieszania |
| Powrót do źródła ciepła | Zależna od układu | Ochrona źródła i prawidłowy bilans przepływu | Zły dobór potrafi rozstroić całą hydraulikę |
Jeśli mam wątpliwości, wolę zaczynać od ostrożniejszej nastawy i obserwować zachowanie instalacji, zamiast od razu otwierać wszystko „na maksimum”. To zwykle oszczędza późniejszych poprawek. Gdy Kvs jest już blisko, warto umieć rozpoznać, czy zawór pracuje dobrze, czy tylko pozornie dobrze.
Po czym poznasz, że zawór pracuje źle
Najczęstszy błąd polega na tym, że ktoś ocenia zawór po jednym objawie. Tymczasem w instalacji grzewczej objawy lubią się nakładać. Zimny grzejnik może oznaczać zbyt mały Kvs, ale może też wynikać z zapowietrzenia albo źle ustawionej pompy. Dlatego patrzę na cały zestaw symptomów, a nie na pojedynczy sygnał.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Grzejniki nie dogrzewają | Kvs za mały albo zawór zbyt mocno dławiony | Orientację L/R, pozycję zawieradła i odpowietrzenie instalacji |
| Temperatura za zaworem faluje | Kvs za duży i zbyt mały spadek ciśnienia | Czy zawór nie jest przewymiarowany względem obiegu |
| Podłogówka robi się zbyt gorąca | Mieszanie nie jest stabilne | Skalę, pozycję zawieradła i pracę automatyki |
| Pokrętło dochodzi do końca, a efekt jest słaby | Zawieradło nie jest ustawione pośrodku albo pierścień jest źle założony | Mechaniczne ustawienie zaworu od początku |
| Siłownik pracuje nerwowo | Nieprawidłowe sterowanie albo zła baza mechaniczna | Połączenie z regulatorem i zgodność sygnału 3-punktowego |
Tu nie ma cudów. Jeśli zawór pracuje źle, najpierw szukam błędu w nastawie, dopiero potem w automatyce albo w hydraulice całej instalacji. To prowadzi naturalnie do pytania, kiedy ręczna regulacja wystarczy, a kiedy lepiej oprzeć się na siłowniku.
Ręczna nastawa, siłownik i tryb przełączający to nie to samo

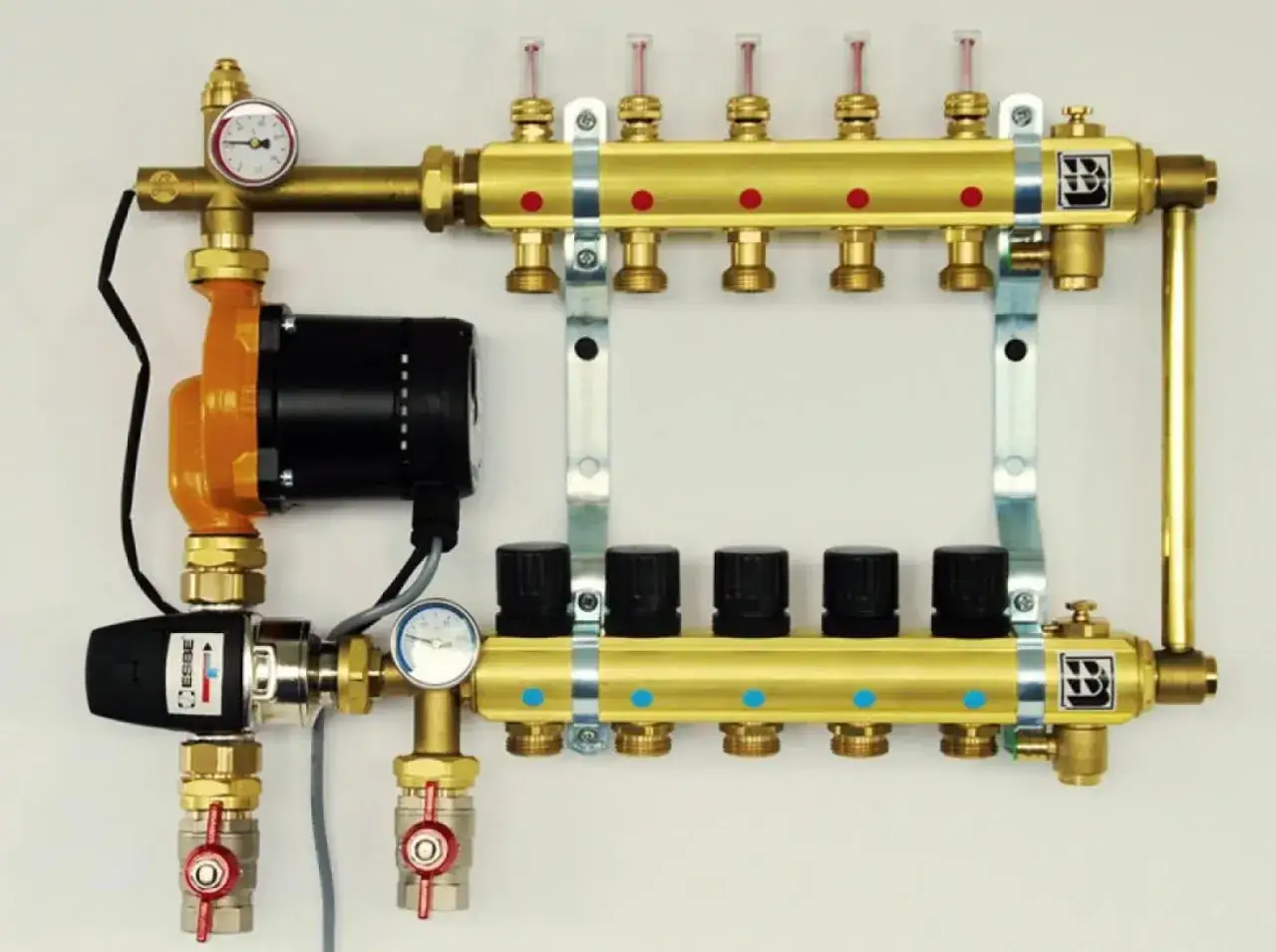

W praktyce spotykam trzy scenariusze. Pierwszy to zwykła regulacja ręczna, gdy instalacja ma działać prosto i bez automatyki. Drugi to zawór z siłownikiem, na przykład z serii ARM ProClick, który współpracuje z 3-drogowym zaworem mieszającym i obraca się o 90°. Trzeci to praca w funkcji przełączającej lub rozdzielającej, gdzie fabrycznej, maksymalnej nastawy Kvs zwykle się nie zmienia.
| Tryb pracy | Co robię w praktyce | Kiedy to ma sens |
|---|---|---|
| Ręczna regulacja | Ustawiam pozycję zaworu, skalę i obserwuję pracę instalacji | Gdy układ jest prosty i nie wymaga ciągłej korekty |
| Regulacja z siłownikiem | Najpierw ustawiam bazę mechaniczną, potem oddaję sterowanie automatyce | Gdy instalacja ma reagować na temperaturę lub warunki pracy |
| Funkcja przełączająca lub rozdzielająca | Zostawiam fabryczny Kvs, jeśli dokumentacja nie wymaga zmiany | Gdy zawór nie miesza, tylko kieruje medium między obiegami |
Ja lubię tę zasadę: najpierw hydraulika, potem automatyka. Jeśli zawór od początku jest ustawiony sensownie, siłownik tylko dopracowuje efekt. Gdy baza jest zła, automat będzie bez przerwy gonił problem. Zostaje już tylko sprawdzenie instalacji po uruchomieniu, czyli etap, który wielu osobom wydaje się formalnością, a w praktyce decyduje o tym, czy nie wrócisz do poprawki po dwóch dniach.
Kilka drobiazgów, które robią największą różnicę po montażu
Po pierwszym uruchomieniu nie oceniam zaworu od razu po kilku minutach. Daję instalacji czas, zwykle kilkanaście do kilkudziesięciu minut, i sprawdzam, czy temperatura za zaworem stabilizuje się bez skoków. Patrzę też, czy wszystkie obiegi grzeją równo i czy zawór nie pracuje na skrajnych położeniach bez wyraźnej potrzeby.
- Sprawdź, czy temperatura zasilania nie zmienia się skokowo.
- Porównaj zachowanie zaworu przy różnych pozycjach pokrętła.
- Zweryfikuj, czy orientacja L/R zgadza się z rzeczywistym kierunkiem dopływu gorącego medium.
- Jeśli instalacja jest rozległa, sprawdź odpowietrzenie i pracę pompy.
- Nie dokręcaj i nie przestawiaj zaworu „na siłę”, jeśli objaw nie wynika jednoznacznie z jego nastawy.
Najwięcej czasu oszczędza nie gwałtowne kręcenie pokrętłem, tylko spokojne ustawienie orientacji, właściwego Kvs i hydraulicznego balansu całego obiegu. Jeśli mimo tego instalacja nadal faluje, problem zwykle leży już nie w samym zaworze, ale w pompach, zapowietrzeniu albo złym doborze całego układu. Wtedy lepiej wrócić do podstaw niż próbować ratować wszystko jednym ruchem zaworu.
