Poprawne połączenie kolektora z zasobnikiem c.w.u. decyduje o tym, czy instalacja będzie naprawdę obniżać rachunki, czy tylko zajmie miejsce na dachu i w kotłowni. W praktyce liczy się nie sam panel na dachu, ale cały układ: bojler, wężownica solarna, pompa, sterownik, naczynie przeponowe i sposób uruchomienia obiegu z glikolem. Poniżej pokazuję, jak podłączyć kolektor słoneczny do bojlera bez typowych błędów i na co zwrócić uwagę przy modernizacji starej instalacji.
Najważniejsze zasady połączenia w jednym miejscu
- Najprostszy i najpewniejszy wariant to zasobnik biwalentny lub dwuwężownicowy.
- Obieg solarny jest zamknięty i pracuje na mieszaninie glikolu, a nie na zwykłej wodzie.
- Wężownica solarna powinna odbierać ciepło z dolnej strefy zasobnika.
- Potrzebne są: grupa pompowa, sterownik różnicowo-temperaturowy, naczynie solarne i zawór bezpieczeństwa.
- Najczęstsze straty sprawności powodują źle poprowadzone rury, zapowietrzenie i brak porządnej izolacji.
- Dobrze dobrana instalacja może pokryć istotną część rocznego zapotrzebowania na c.w.u., ale tylko wtedy, gdy zasobnik i kolektory są dopasowane do domu.

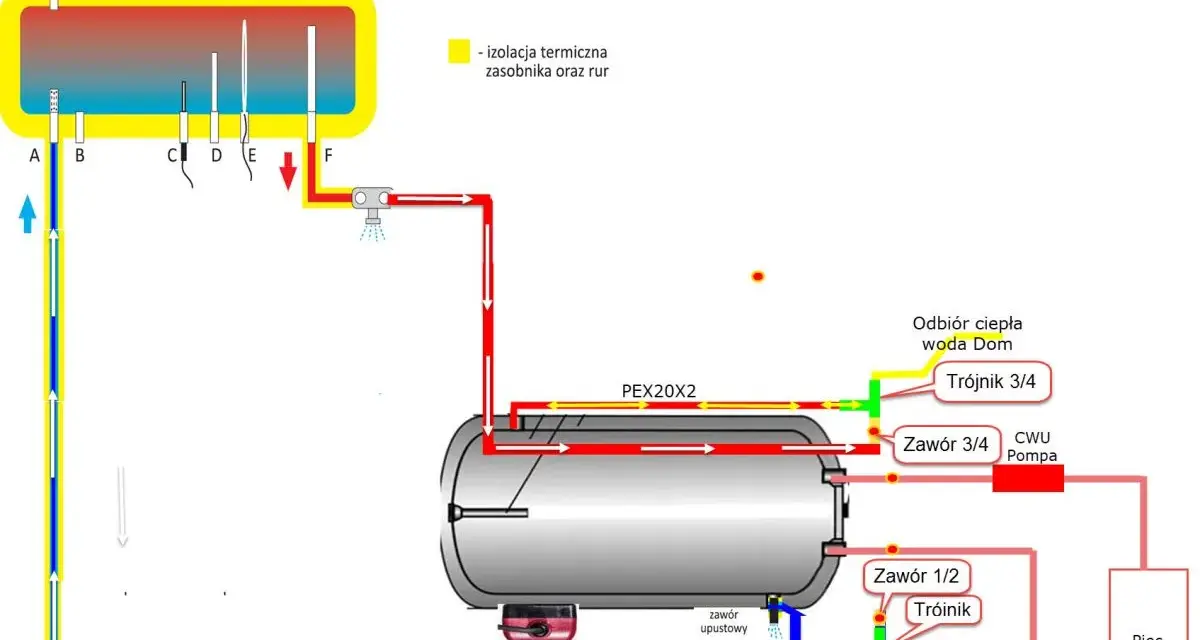

Na czym polega poprawne połączenie kolektora z bojlerem
Ja zaczynam od zasobnika, bo to on przesądza o całej hydraulice. Kolektor słoneczny nie grzeje wody użytkowej bezpośrednio - oddaje ciepło do obiegu pośredniego, a ten przez wężownicę przekazuje energię do wody w zbiorniku. Dzięki temu woda użytkowa pozostaje oddzielona od płynu solarnego, czyli mieszanki z glikolem, która chroni instalację przed zamarzaniem i przegrzewem.
W praktyce układ działa warstwowo: najpierw dogrzewa się dolna część zbiornika, a dopiero później cieplejsza woda „wędruje” wyżej. To ważne, bo dolna strefa jest chłodniejsza i daje kolektorowi lepsze warunki pracy. Jeśli podepniesz solary do przypadkowego króćca albo do niewłaściwej wężownicy, układ będzie działał, ale wyraźnie mniej efektywnie.
| Element | Rola | Dlaczego to ważne |
|---|---|---|
| Kolektor słoneczny | Zamienia promieniowanie na ciepło | To główne źródło energii w układzie |
| Płyn solarny | Transportuje ciepło w zamkniętym obiegu | Chroni instalację przed mrozem i lokalnym wrzeniem |
| Wężownica solarna | Przekazuje ciepło do zasobnika | Oddziela obieg solarny od wody użytkowej |
| Sterownik różnicowo-temperaturowy | Włącza pompę, gdy kolektor jest cieplejszy od zasobnika | Zapobiega bezsensownej pracy pompy |
| Grupa pompowa | Zapewnia obieg, napełnianie i kontrolę przepływu | Ułatwia uruchomienie i późniejszy serwis |
Jeśli masz to poukładane w głowie, łatwiej ocenić, jaki zasobnik i jaki wariant instalacji będzie dla domu najlepszy.
Jaki zasobnik wybrać, żeby instalacja miała sens
W praktyce najwygodniejszy jest zasobnik biwalentny, czyli z dwiema wężownicami. Jedna obsługuje solary, druga współpracuje z kotłem, pompą ciepła albo grzałką. Taki układ upraszcza montaż i ogranicza liczbę przeróbek w kotłowni. Viessmann przyjmuje minimum 50 litrów zasobnika na osobę, więc dla 4-osobowej rodziny rozsądny punkt startowy to około 200 litrów, a dla 4-5 osób często spotyka się zbiorniki 300-litrowe.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Zasobnik dwuwężownicowy | Nowy dom, modernizacja z wymianą zbiornika, standardowy układ c.w.u. | Najprostsza hydraulika, łatwa współpraca z drugim źródłem ciepła | Trzeba przewidzieć miejsce na większy zbiornik |
| Zasobnik jednowężownicowy + zewnętrzny wymiennik | Gdy chcesz zachować stary bojler | Można wykorzystać istniejący zasobnik | Więcej elementów, większa złożoność i więcej miejsc potencjalnych strat |
| Układ drainback | Domki letniskowe, obiekty z nieregularnym poborem, miejsca wrażliwe na przegrzew | Mniej płynu pozostaje w kolektorach po wyłączeniu pompy | Wymaga dobrze zaprojektowanej geometrii i nie jest najprostszy w retrofitach |
Jeśli pytasz mnie o wybór bez komplikowania sprawy, zwykle stawiam na biwalentny zasobnik z dolną wężownicą solarną. To rozwiązanie najczytelniej odpowiada na realne potrzeby domu, a przy poprawnym doborze instalacja ma szansę działać stabilnie przez lata. Gdy układ jest już wybrany, można go rozpisać na konkretne kroki montażowe.

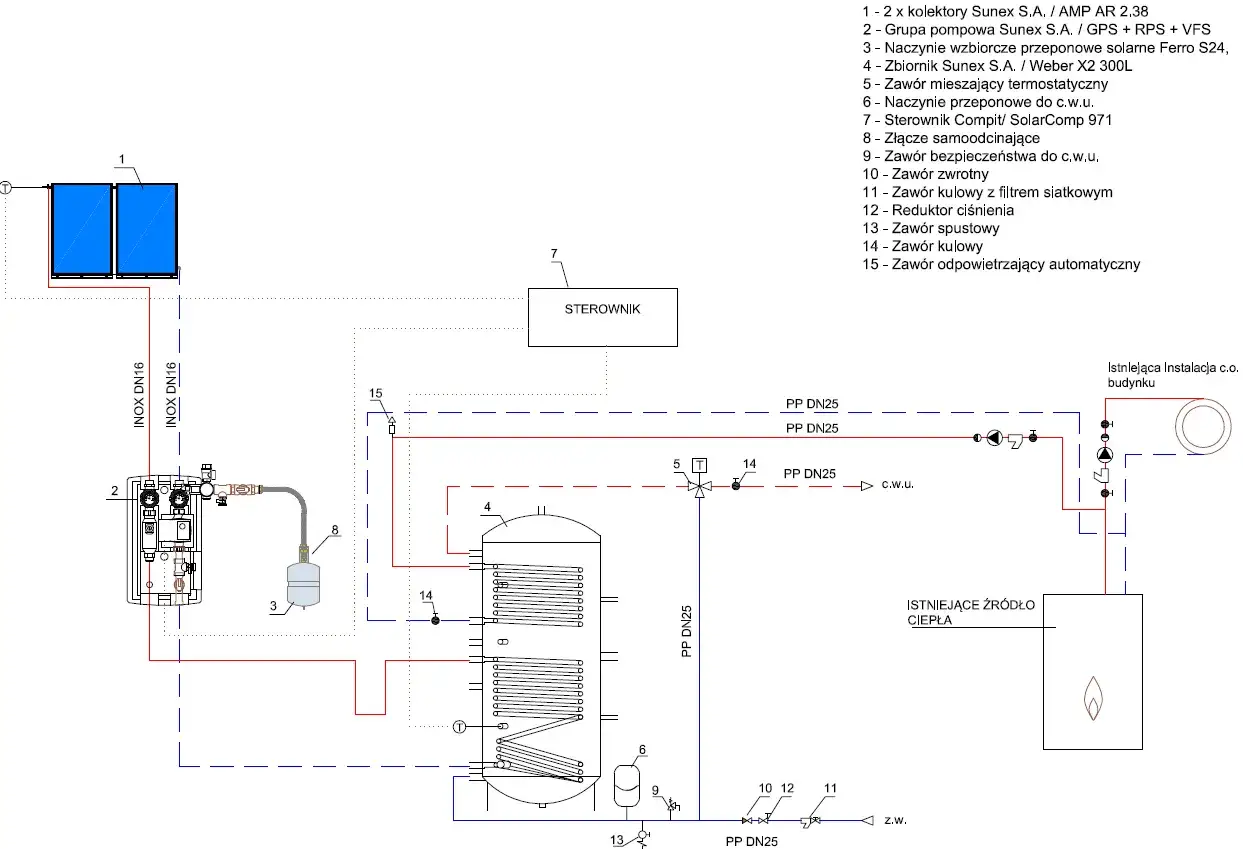

Jak podłączyć instalację krok po kroku
Tu nie ma miejsca na skróty. Nawet dobry kolektor da słaby efekt, jeśli rury będą zbyt długie, źle zaizolowane albo poprowadzone bez sensownego spadku i dostępu serwisowego. Ja trzymam się prostej kolejności.
- Sprawdzam zasobnik - musi mieć właściwą wężownicę solarną albo miejsce na wymiennik pośredni. Bez tego nie ma jak sensownie odebrać ciepła z obiegu.
- Wybieram lokalizację kolektorów - w Polsce najczęściej celuję w południe, a praktyczny zakres montażu to około 30-45°. Niewielkie odchylenie na południowy wschód lub południowy zachód zwykle nie przekreśla projektu.
- Prowadzę przewody najkrótszą trasą - im mniej załamań i niepotrzebnych metrów, tym mniejsze straty. Rury muszą mieć izolację odporną na wysoką temperaturę i warunki zewnętrzne.
- Łączę obieg z grupą pompową - to tutaj zwykle masz pompę obiegową, rotametr, zawór bezpieczeństwa, manometr i elementy do napełniania. Dopiero z grupy pompoweju prowadzę przewód do wężownicy solarnej.
- Montuję czujniki temperatury - jeden na kolektorze, drugi w dolnej strefie zasobnika. Sterownik różnicowo-temperaturowy porównuje te wartości i włącza pompę tylko wtedy, gdy ma to sens.
- Napełniam układ płynem solarnym - zwykle mieszaniną wody i glikolu propylenowego. Napełnianie robię przy wyłączonym nasłonecznieniu, bo rozgrzany obieg może mieć bardzo wysoką temperaturę i łatwo go wtedy uszkodzić.
- Odpowietrzam i testuję pracę - sprawdzam, czy pompa startuje przy odpowiedniej różnicy temperatur, czy nie słychać szumu powietrza i czy ciśnienie trzyma się w założonym zakresie.
W instrukcjach producentów spotyka się też konkretne momenty dokręcania złączek, na przykład 45-50 Nm dla wybranych kompletów przyłączeniowych. To drobiazg, ale właśnie takie drobiazgi decydują, czy układ będzie szczelny i czy nie uszkodzisz przyłącza. Sama hydraulika to jednak nie wszystko, bo bezpieczeństwo i automatyka decydują o bezawaryjności.
Zabezpieczenia i automatyka, które muszą się znaleźć w układzie
W instalacji solarnej najłatwiej oszczędzić na elementach, których nie widać. To błąd, bo właśnie te części trzymają układ w ryzach. Płyn solarny potrafi pracować w temperaturach przekraczających 100°C, więc cała armatura musi być przygotowana na rozszerzalność cieczy, chwilowe skoki ciśnienia i zapowietrzenie.
| Element | Funkcja | Co się dzieje, gdy go zabraknie |
|---|---|---|
| Naczynie solarne | Kompensuje rozszerzalność płynu | Ciśnienie rośnie zbyt mocno i układ zaczyna pracować niestabilnie |
| Zawór bezpieczeństwa | Chroni obieg przed nadciśnieniem | Ryzyko wyrzutu płynu i uszkodzenia armatury |
| Separator powietrza i odpowietrznik | Usuwa pęcherze z obiegu | Pompa hałasuje, przepływ spada, a kolektor oddaje mniej ciepła |
| Sterownik różnicowo-temperaturowy | Włącza pompę tylko wtedy, gdy kolektor jest cieplejszy od zasobnika | Instalacja może mieszać ciepło zamiast je magazynować |
| Izolacja przewodów | Ogranicza straty ciepła | Energia ucieka jeszcze zanim dotrze do zasobnika |
Najczęściej widzę dwa zaniedbania: za małe naczynie solarne oraz słabą izolację przewodów na odcinku zewnętrznym. Oba błędy bywają kosztowniejsze niż porządny osprzęt na starcie. Do tego dochodzi jeszcze jedna sprawa - instalacji nie napełnia się w pełnym słońcu, bo rozgrzany obieg potrafi przekroczyć 100°C i wtedy łatwo o uszkodzenie elementów już przy uruchomieniu.
Jeśli sterownik i zabezpieczenia są dobrane rozsądnie, układ sam pilnuje pracy pompy, temperatury i priorytetu dogrzewania. Bez tego nawet dobry kolektor będzie działał nerwowo.
Najczęstsze błędy, które obniżają wydajność
Właśnie tutaj najczęściej przegrywa się cały projekt. Nie dlatego, że kolektory są złe, tylko dlatego, że ktoś nie dopiął detali, które z pozoru wyglądają niegroźnie.
- Podłączenie do nieodpowiedniego zasobnika - jeśli bojler nie ma właściwej wężownicy lub wymiennika, solar będzie pracował z wyraźnie gorszym efektem.
- Zbyt długie i słabo zaizolowane rury - ciepło ucieka po drodze, a na dachu i w przejściach przez przegrody robi się niepotrzebny bałagan montażowy.
- Brak porządnego odpowietrzenia - pęcherze powietrza obniżają przepływ i powodują wahania pracy pompy.
- Złe umiejscowienie czujników - jeśli sterownik „widzi” temperaturę z nie tego miejsca, pompa będzie załączać się za wcześnie albo za późno.
- Ignorowanie kierunku i kąta montażu - nie każda połać jest idealna, ale dalekie odejście od sensownego zakresu szybko odbija się na uzysku.
- Brak kontroli po sezonie - po kilku miesiącach warto sprawdzić ciśnienie, stan izolacji, płynu i elementów zabezpieczających.
Nie traktuję odchylenia od południa jak tragedii. Tragedią jest raczej wiara, że źle zaprojektowana hydraulika „nadrobi” wszystko samym słońcem. Gdy projekt jest poprawny, łatwiej potem ocenić, czy modernizacja ma sens i jaki wariant wybrać.
Kiedy taka modernizacja ma sens w 2026 roku
Jeśli mam ocenić opłacalność bez marketingu, patrzę na trzy rzeczy: regularne zużycie ciepłej wody, miejsce na zasobnik i warunki montażowe na dachu. Taki układ najlepiej sprawdza się w domach, gdzie kilka osób zużywa wodę codziennie, a dach ma sensowną ekspozycję na słońce. W praktyce dobrze dobrany zestaw solarny może pokrywać 50-60% rocznych potrzeb na podgrzewanie c.w.u., a latem nawet przejmować prawie całe dzienne zapotrzebowanie.
Najbardziej przekonują mnie sytuacje, w których instalacja od razu jest projektowana jako całość: kolektory, zasobnik, pompa, automatyka i zabezpieczenia. Wtedy wszystko gra od początku i nie trzeba później ratować się półśrodkami. Sens ma też układ drainback, jeśli zużycie wody jest nieregularne albo zależy od sezonu, bo wtedy łatwiej ograniczyć problem przegrzewu i stagnacji.
Jeżeli masz mało miejsca, stary jednowężownicowy bojler albo mocno zacieniony dach, część korzyści po prostu zniknie. W takim przypadku lepiej uczciwie policzyć koszty przeróbki niż kupować zestaw tylko dlatego, że brzmi ekologicznie.
Po tej ocenie zostaje jeszcze jedna rzecz, która najczęściej przesądza o zadowoleniu z instalacji: odbiór i pierwsze uruchomienie.
Co sprawdzić przed odbiorem, żeby instalacja nie wymagała poprawek
Na odbiorze nie patrzę wyłącznie na to, czy „grzeje”. Sprawdzam, czy działa stabilnie i czy za pół roku nie wrócę na poprawki. To kilka prostych punktów, ale każdy ma znaczenie.
- Czy pompa startuje tylko wtedy, gdy kolektor jest wyraźnie cieplejszy od dolnej strefy zasobnika.
- Czy po kilku godzinach pracy nie słychać bulgotania, szumu lub cykania powietrza w obiegu.
- Czy ciśnienie po rozgrzaniu układu mieści się w założonym zakresie i nie dobija do zaworu bezpieczeństwa.
- Czy izolacja przewodów jest ciągła, szczelna i odporna na warunki zewnętrzne.
- Czy naczynie solarne jest zamontowane zgodnie z zaleceniami producenta i ma dostęp serwisowy.
- Czy źródło dogrzewania c.w.u. przejmuje pracę tylko wtedy, gdy rzeczywiście brakuje energii ze słońca.
- Czy instalator zostawił jasne zalecenia serwisowe dotyczące płynu, ciśnienia i kontroli osprzętu.
Jeśli chcesz wykonać ten układ raz, a dobrze, zaczynaj od zasobnika, potem dobierz kolektory i dopiero na końcu automatykę. W solarach największą różnicę robi nie pojedynczy element, tylko spójna hydraulika, sensowne zabezpieczenia i porządne uruchomienie.
