W instalacjach wodnych i grzewczych zawór nadmiarowo upustowy pomaga utrzymać bezpieczne ciśnienie, kiedy obieg zaczyna pracować nierówno albo pompa „pcha” za mocno przy przymykających się odbiornikach. W praktyce to mały element, ale jego zły dobór szybko ujawnia się hałasem, skokami ciśnienia i słabą stabilnością całego układu. Poniżej pokazuję, jak ten zawór działa, gdzie ma sens, z czym go nie mylić i na co zwrócić uwagę przy wyborze.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Stosuję go wtedy, gdy trzeba upuścić nadmiar ciśnienia albo utrzymać różnicę ciśnień w obiegu z pompą.
- Najczęściej montuje się go równolegle do głównej gałęzi, zwykle za pompą albo między zasilaniem i powrotem.
- Nie zastępuje reduktora ciśnienia ani zaworu bezpieczeństwa, bo każdy z tych elementów rozwiązuje inny problem.
- W małych układach popularne są zakresy nastaw około 5-50 kPa lub 10-60 kPa, a większe modele mają szerszy zakres.
- Najwięcej problemów powodują zła nastawa, błędny kierunek montażu i oczekiwanie, że jeden zawór naprawi źle zrównoważoną instalację.

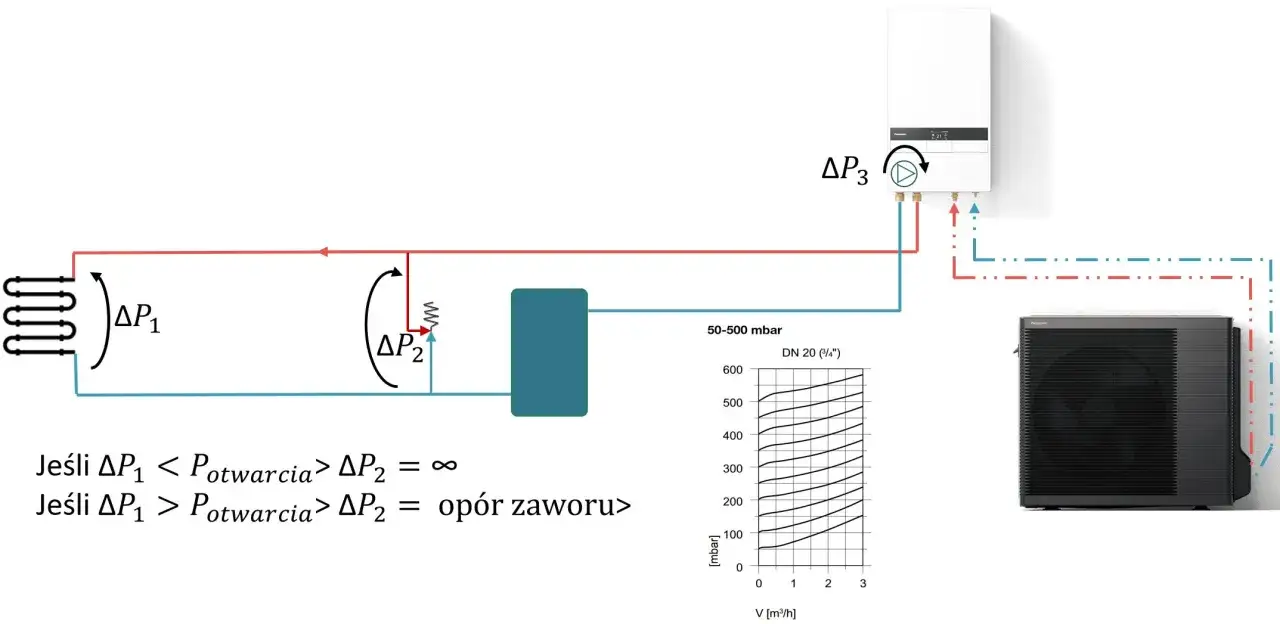

Jak działa zawór nadmiarowo-upustowy w obiegu
Najprościej mówiąc, to zawór proporcjonalny. Gdy różnica ciśnień rośnie ponad ustawioną wartość, element zamykający cofa się i otwiera drogę dla części medium do obejścia albo do strony o niższym ciśnieniu. Różnica ciśnień, czyli Δp, to po prostu porównanie ciśnienia po stronie zasilania i po stronie powrotu albo odbioru.
W praktyce działa to tak, że przy spokojnej pracy instalacji zawór pozostaje prawie zamknięty, a kiedy część odbiorników się zamyka, obieg nie „dobija” już do zbyt wysokiego ciśnienia. To ważne w układach z pompą, bo nadmiar ciśnienia często nie daje lepszej pracy, tylko hałas, drgania i szybsze zużycie armatury. Ja patrzę na ten element raczej jak na stabilizator hydrauliki niż zwykły „bezpiecznik”.
Warto zapamiętać jedną rzecz: ten zawór nie działa zero-jedynkowo. Im większy wzrost ciśnienia, tym mocniej się otwiera, więc reakcja jest płynna, a nie gwałtowna. To właśnie dlatego tak dobrze sprawdza się w obiegach, w których przepływ zmienia się w ciągu dnia albo zależy od pracy kilku odbiorników naraz. Skoro już wiadomo, jak pracuje, sensownie jest zobaczyć, gdzie naprawdę ma zastosowanie, a gdzie tylko wprowadzi zamieszanie.
Gdzie ma sens w instalacji wodnej, a gdzie nie
Najczęściej spotykam go w instalacjach wodnych z pompą i zmiennym obciążeniem. Dobrym przykładem są układy cyrkulacji ciepłej wody użytkowej, zestawy hydroforowe, obiegi z wieloma punktami poboru oraz instalacje, w których zawory termostatyczne lub automatyka okresowo przymykają przepływ. W takich miejscach zawór nadmiarowo-upustowy pomaga utrzymać minimalny przepływ i ograniczyć szumy.
W klasycznej kanalizacji grawitacyjnej ten element zwykle nie ma zastosowania. Nie zatrzyma cofki ścieków, nie usunie zatoru i nie zastąpi armatury zwrotnej ani przepompowni. Jeśli więc problem dotyczy kanalizacji, trzeba najpierw ustalić, czy chodzi o układ grawitacyjny, czy o kanalizację ciśnieniową z pompą. W tym drugim przypadku armatura ochronna może być podobna do tej z instalacji wodnych, ale dobór zależy już od konkretnego zestawu pompowego.
Ja nie używam tego zaworu jako uniwersalnej odpowiedzi na każdy problem hydrauliczny. Jeżeli w instalacji są zapowietrzenia, źle dobrana pompa albo błędnie wykonane średnice rur, upust ciśnienia pomoże tylko częściowo. To prowadzi do kolejnego kroku, czyli rozróżnienia go od innych zaworów, które wyglądają podobnie, ale robią zupełnie co innego.
Czym różni się od reduktora ciśnienia, zaworu bezpieczeństwa i obejścia
Najwięcej pomyłek widzę wtedy, gdy ktoś wrzuca wszystkie „zawory od ciśnienia” do jednego worka. A to błąd, bo każdy z nich ma inną rolę. Poniżej porównuję je w prosty sposób.
| Element | Co robi | Kiedy go używam | Czego nie robi |
|---|---|---|---|
| Zawór nadmiarowo-upustowy | Upuszcza nadmiar medium i stabilizuje różnicę ciśnień | Gdy pompa pracuje przeciw zmiennemu oporowi albo trzeba utrzymać minimalny przepływ | Nie obniża stałego ciśnienia za instalacją jak reduktor |
| Reduktor ciśnienia | Obniża ciśnienie do zadanej wartości po stronie wyjściowej | Gdy ciśnienie z sieci jest za wysokie dla armatury lub urządzeń | Nie służy do obejścia nadmiaru przepływu w obiegu z pompą |
| Zawór bezpieczeństwa | Otwiera się awaryjnie, gdy ciśnienie przekroczy dopuszczalny poziom | Gdy trzeba chronić instalację przed uszkodzeniem w sytuacji skrajnej | Nie pracuje jako element codziennej regulacji |
| Obejście, czyli by-pass | Daje alternatywną drogę przepływu | Gdy potrzebuję drogi równoległej do głównej gałęzi | Samo z siebie nie reguluje ciśnienia |
W praktyce ja traktuję ten zawór jako element regulacyjny, a nie awaryjny. Jeśli celem jest ochrona przed zbyt wysokim ciśnieniem w sensie bezpieczeństwa, patrzę na zawór bezpieczeństwa. Jeśli mam problem z ciśnieniem zasilającym armaturę, wybieram reduktor. Jeśli potrzebuję po prostu porządnie rozwiązać obejście przy pompie, właśnie tutaj ten zawór ma najwięcej sensu. Skoro różnice są już jasne, można przejść do tego, jak dobrać model i nastawę bez zgadywania.
Jak dobrać model i nastawę do konkretnej instalacji
Dobór zaczynam od trzech rzeczy: wymaganego ciśnienia otwarcia, przepływu i średnicy nominalnej, czyli DN. DN to uproszczona nazwa średnicy przyłącza, a nie dokładny wymiar w milimetrach, więc nie dobierałbym zaworu „na oko”. W małych układach spotyka się zakresy około 5-50 kPa albo 10-60 kPa, a w większych instalacjach także 30-180 kPa. To pokazuje, że sam typ zaworu nie wystarcza - liczy się jeszcze zakres pracy.
Ja zwykle zaczynam od pytania, co ma się stać po przekroczeniu nastawy. Jeśli zawór ma tylko odciążyć pompę, wystarczy szerszy obejściowy przepływ. Jeśli ma utrzymać minimalny obieg przez źródło lub wymiennik, dobór musi być dokładniejszy. W uruchomieniu często zaczynam od niższej wartości, na przykład 15-20 kPa, a potem koryguję ją po sprawdzeniu hałasu, stabilności wskazań i zachowania odbiorników. Takie ustawienie nie jest uniwersalne, ale w małych instalacjach daje dobry punkt wyjścia.
- Sprawdzam parametry pompy i charakterystykę obiegu.
- Ustalam, czy zawór ma chronić przed wzrostem różnicy ciśnień, czy podtrzymywać minimalny przepływ.
- Dobieram DN i zakres nastawy do realnego przepływu, nie do „najpopularniejszego” modelu.
- Wybieram model z czytelną skalą regulacji, bo to skraca uruchomienie i serwis.
- Sprawdzam klasę ciśnienia, temperaturę pracy i zgodność materiałową z medium.
Warto znać jeszcze jeden praktyczny detal: w wielu instalacjach kluczowy jest nie tylko sam zakres nastawy, ale też stabilność reakcji zaworu przy częściowym otwarciu. Właśnie dlatego w dynamicznych układach wolę modele, które pracują płynnie, niż te, które wyglądają solidnie, ale reagują skokowo. Gdy dobór jest już przemyślany, najwięcej szkód potrafią zrobić zwykłe błędy montażowe.
Najczęstsze błędy, które psują efekt po montażu
Najczęściej problemem nie jest sam zawór, tylko sposób, w jaki został zamontowany i ustawiony. Oto błędy, które widzę najczęściej:
- Montaż w złym miejscu, czyli poza obejściem lub w gałęzi, która nie reaguje na zmiany ciśnienia tak, jak powinna.
- Ignorowanie kierunku przepływu zaznaczonego na korpusie.
- Ustawienie zbyt wysokie, przez co zawór otwiera się za późno i instalacja nadal hałasuje.
- Ustawienie zbyt niskie, przez co zawór otwiera się niemal bez przerwy i niepotrzebnie rozprasza przepływ.
- Brak odpowietrzenia układu, które powoduje skokową pracę i błędny odczyt zachowania obiegu.
- Brud i osady w instalacji, które utrudniają domykanie lub powodują nierówną pracę grzybka i membrany.
- Traktowanie zaworu jako lekarstwa na źle zrównoważoną instalację, podczas gdy problem leży w pompie, średnicach rur albo projekcie.
Ja zawsze sprawdzam też instrukcję konkretnego modelu. Część producentów ma własne zalecenia co do pozycji montażowej, dostępu serwisowego czy filtracji przed zaworem. W praktyce ważne jest to, żeby armatura była zamontowana tak, by miała szansę pracować stabilnie, a nie tylko „mieściła się w rurach”. Jeśli montaż jest poprawny, kolejnym pytaniem zwykle staje się cena i to, za co naprawdę się płaci.
Ile kosztuje i na co patrzę przy zakupie
Na rynku w Polsce orientacyjne ceny są dość szerokie. Za mniejsze, markowe modele DN20 widzę zwykle poziom kilkuset złotych, mniej więcej od 360 do 500 zł. Większe wersje, na przykład DN32, często kosztują około 900 zł i więcej, a bardziej rozbudowane lub specjalistyczne rozwiązania potrafią przekroczyć 1000 zł. Różnica nie wynika wyłącznie z rozmiaru, ale też z zakresu nastawy, jakości wykonania, materiału korpusu i precyzji pracy.
Przy zakupie patrzę na kilka konkretów:
- zakres nastawy, bo nie każdy model będzie pasował do danej różnicy ciśnień,
- DN, czyli średnicę nominalną, która musi pasować do reszty armatury,
- klasę ciśnienia, najczęściej spotykaną jako PN10 lub PN16,
- zakres temperatury pracy, szczególnie w instalacjach z ciepłą wodą użytkową,
- czytelność skali, bo przy uruchomieniu oszczędza to czas,
- dostępność części i serwisu, jeśli zawór ma pracować latami bez problemu.
W prostych instalacjach można znaleźć tańsze rozwiązania, ale ja nie oszczędzałbym na elemencie, który ma uspokajać hydraulikę całego układu. Jeśli zawór ma pracować w środowisku z wodą o podwyższonej temperaturze albo w miejscu o ograniczonym dostępie, lepiej wybrać model porządnie opisany i łatwy w regulacji. To zwykle zwraca się szybciej, niż się wydaje, zwłaszcza gdy instalacja przestaje szumieć i wymaga mniej korekt. Właśnie dlatego na końcu liczy się nie sama armatura, lecz to, czy cały układ zaczyna pracować spokojnie.
Kiedy ten element naprawdę poprawia pracę instalacji
Największą różnicę widzę tam, gdzie odbiorniki zamykają się etapami, a pompa dalej pracuje z pełną wydajnością. Wtedy zawór porządkuje różnice ciśnień, wycisza instalację i ogranicza wahania przepływu. W praktyce daje to mniej skarg na szumy w rurach, mniej nerwowych poprawek i mniej pracy serwisowej przy źle dobranym obiegu.
Nie traktuję go jednak jak cudownego rozwiązania. Jeśli pompa jest przewymiarowana, rury mają złą średnicę, a instalacja nie została zrównoważona, zawór tylko złagodzi objawy. Dobrze sprawdza się wtedy, gdy jest częścią przemyślanego układu, a nie ostatnią deską ratunku. Jeżeli wybieram go rozsądnie, montuję we właściwym miejscu i ustawiam pod rzeczywiste warunki pracy, instalacja zwykle odwdzięcza się spokojniejszą pracą i mniejszą awaryjnością.
Ja patrzę na ten element jak na praktyczne narzędzie do porządkowania hydrauliki, a nie jako na zamiennik dobrego projektu. Gdy układ wodny albo cyrkulacyjny zaczyna pracować równo, od razu widać, że właśnie o to w tym rozwiązaniu chodzi.
