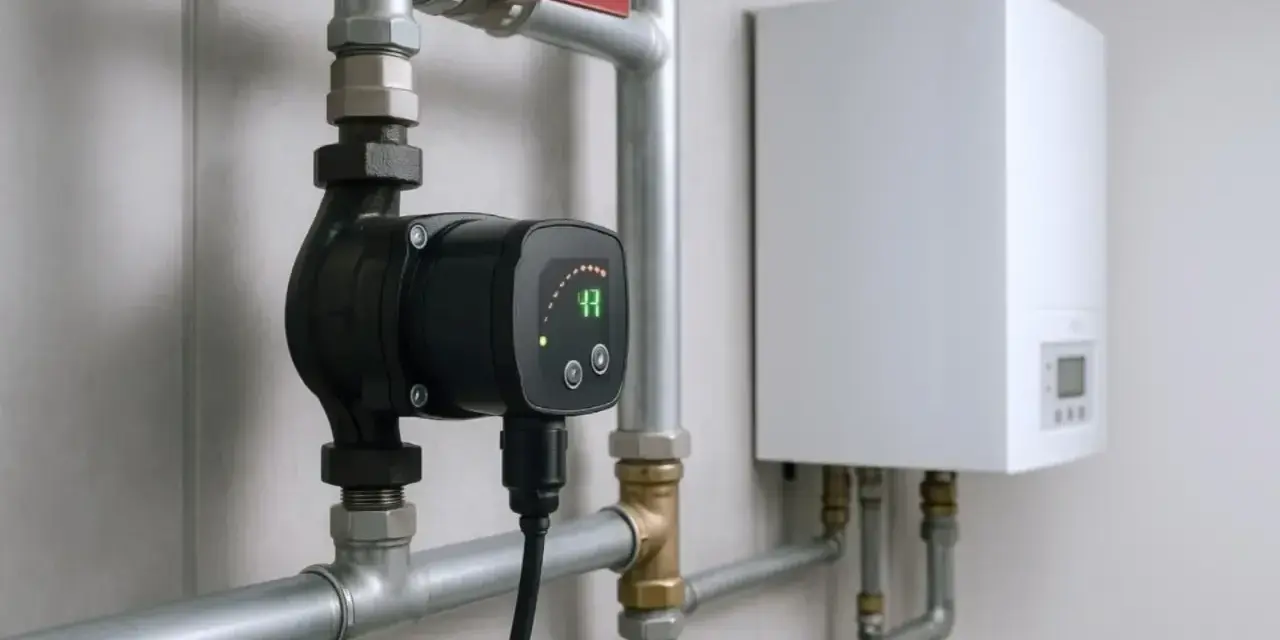

Prawidłowy montaż pompy CO decyduje nie tylko o tym, czy instalacja ruszy, ale też o jej ciszy, równomiernym grzaniu i żywotności całego układu. W praktyce liczą się trzy rzeczy: właściwe miejsce w obiegu, poprawne ustawienie korpusu oraz czyste, odpowietrzone rury. Poniżej pokazuję, jak podejść do tego krok po kroku, na co patrzeć przed startem i które błędy najczęściej wracają po pierwszym sezonie.
Najpierw ustawienie, potem przepływ i dopiero uruchomienie
- Pompa powinna pracować zgodnie ze strzałką przepływu i z osią silnika ustawioną poziomo.
- Rury nie mogą napinać korpusu, bo to kończy się hałasem i nieszczelnościami.
- Instalację trzeba przepłukać i odpowietrzyć, zanim pompa zacznie pracować na stałe.
- Filtr lub separator zanieczyszczeń przed pompą bardzo ułatwia serwis i chroni wirnik.
- Po montażu sama wymiana urządzenia nie wystarczy, trzeba jeszcze dobrać bieg i zrównoważyć obiegi.
Co naprawdę decyduje o poprawnym montażu
W praktyce patrzę na trzy filary: hydraulikę, pozycję pompy i czystość układu. Jeśli któryś z nich jest zignorowany, nawet dobra pompa obiegowa będzie pracować głośno, nierówno albo po prostu krócej, niż powinna.
Najbardziej liczy się to, żeby urządzenie miało warunki zgodne z instrukcją producenta. Dla wielu modeli oznacza to poziomą oś silnika i brak naprężeń na króćcach. W dokumentacji spotyka się też wymóg ustawienia osi w granicy kilku stopni od poziomu, więc nie warto traktować tego jako drobiazgu.
- Kierunek przepływu musi być zgodny ze strzałką na korpusie.
- Położenie nie może wymuszać pracy wirnika w powietrzu albo w osadzie.
- Podparcie rur powinno odciążyć pompę, a nie ją obciążać.
- Odpowietrzenie jest konieczne, bo powietrze szybko zabija kulturę pracy całego obiegu.
- Czystość wody ma znaczenie od pierwszej minuty, bo opiłki i szlam potrafią uszkodzić wirnik lub uszczelnienie.
Jeżeli te założenia są spełnione, dalszy montaż idzie dużo spokojniej. To dobry moment, żeby zdecydować, gdzie dokładnie pompa ma trafić w układzie.
Gdzie pompa powinna pracować w instalacji
Nie ma jednego uniwersalnego miejsca dla każdej instalacji. W starszych układach pompa często trafia na powrót, w nowszych liczy się przede wszystkim projekt, strefa pracy i zalecenia producenta źródła ciepła. Ja zawsze sprawdzam, czy po montażu zostanie miejsce na serwis, filtr i odpowietrzanie.
| Miejsce montażu | Kiedy ma sens | Na co uważać |
|---|---|---|
| Powrót instalacji | Często w starszych układach i tam, gdzie niższa temperatura pracy jest korzystna dla elementów pompy. | Nie montuję w najniższym punkcie i zostawiam dostęp do filtra oraz zaworów odcinających. |
| Zasilanie | Gdy tak przewiduje projekt, grupa pompowa albo instrukcja źródła ciepła. | Trzeba pilnować temperatury, kierunku przepływu i możliwości odpowietrzenia. |
| Przy rozdzielaczu | W podłogówce i układach strefowych, gdzie obieg ma być sterowany lokalnie. | Pompa nie zastępuje równoważenia obiegów, rotametrów ani zaworów regulacyjnych. |
Przy tej decyzji najważniejsze jest jedno: pompa ma wspierać hydraulikę układu, a nie walczyć z nią. Zanim więc ją przykręcisz, warto przygotować samą instalację, bo to właśnie tam pojawia się większość problemów.
Jak przygotować układ przed osadzeniem pompy
Najpierw odcinam i zabezpieczam odcinek, na którym będę pracował. Potem sprawdzam, czy rury są czyste, czy zawory odcinające działają i czy mam dostęp do miejsca, w którym później będę mógł pompę skontrolować bez rozbierania połowy kotłowni.
Największy błąd, jaki widzę przy modernizacjach, to montaż nowej pompy w starym, zamulonym układzie. Taki układ potrafi wyglądać na sprawny, a po uruchomieniu szybko okazuje się, że brud z rur trafia prosto do wirnika albo do uszczelnienia.
- Przepłukuję instalację czystą wodą, zanim pompa zacznie pracować na stałe.
- Zakładam filtr siatkowy albo separator zanieczyszczeń, jeśli układ tego wymaga.
- Sprawdzam uszczelki, złączki i gwinty, zamiast dociągać wszystko na siłę.
- Zostawiam miejsce na serwis, odpowietrzenie i odczyt ustawień.
- Odłączam zasilanie i potwierdzam brak napięcia, jeśli w grę wchodzi również elektryka.
Tak przygotowany układ daje dużo większą szansę, że pierwsze uruchomienie pójdzie gładko. Dopiero wtedy ma sens sam montaż, najlepiej wykonany spokojnie i bez naprężeń.

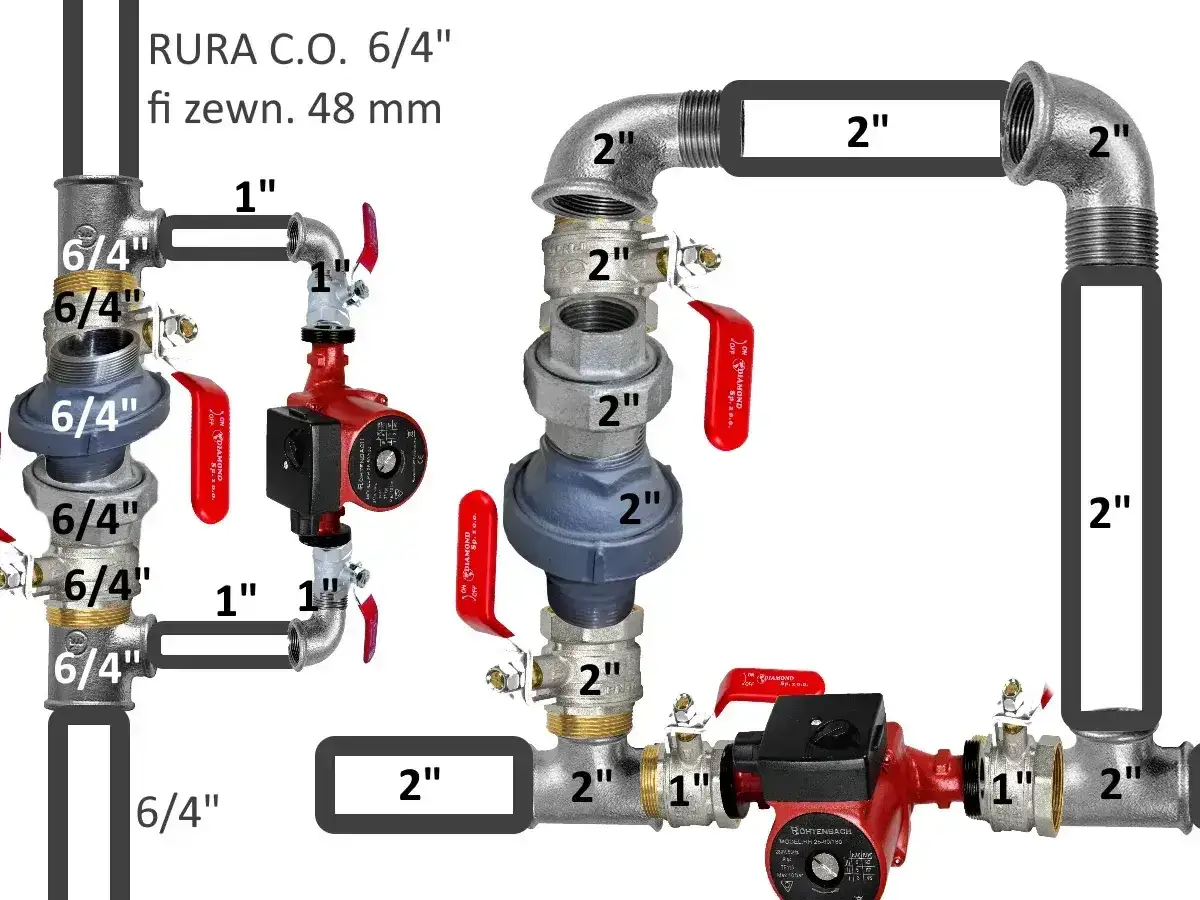

Montaż krok po kroku bez naprężeń i przecieków
Tu nie ma miejsca na pośpiech. Zawsze zaczynam od sprawdzenia kierunku przepływu i położenia korpusu, bo późniejsza korekta bywa upierdliwa, zwłaszcza gdy pompa jest już wpięta między kilka sztywnych odcinków rur.
- Ustawiam pompę zgodnie ze strzałką na korpusie i pilnuję, żeby oś silnika była pozioma.
- Podpieram rury tak, aby ciężar instalacji nie wisiał na pompie.
- Wstawiam uszczelki lub elementy złączne przewidziane przez producenta, zamiast improvizować mieszanką przypadkowych materiałów.
- Dokręcam połączenia z wyczuciem, bo nadmierna siła często kończy się deformacją uszczelki albo mikronieszczelnością.
- Sprawdzam, czy puszka przyłączeniowa i odpowietrznik są dostępne, a nie schowane za przewodami lub izolacją.
- Kontroluję, czy żadna część korpusu nie dotyka elementów, które mogą przenosić drgania.
Jeśli montuję pompę w grupie pompowej albo przy rozdzielaczu, zwracam jeszcze uwagę na prowadzenie przewodów elektrycznych i miejsce na ewentualną wymianę wkładu. To mały detal, ale później oszczędza godzinę rozkręcania instalacji.
Jak odpowietrzyć i ustawić pompę po uruchomieniu
Po zalaniu układu nie uruchamiam pompy od razu na pełnej mocy. Najpierw sprawdzam, czy instalacja jest napełniona, czy odpowietrzniki pracują, a dopiero potem pozwalam obiegowi wejść na normalny tryb. Suchy start jest jednym z najgorszych scenariuszy dla pompy obiegowej.
W praktyce najczęściej uruchamiam ją na ustawieniu bezpiecznym, obserwuję szum, wibracje i zachowanie grzejników lub pętli podłogówki, a dopiero potem koryguję parametr pracy. W systemach z rotametrami, czyli przezroczystymi wskaźnikami przepływu na rozdzielaczu, nie wolno liczyć wyłącznie na „siłę” pompy. Trzeba jeszcze zrównoważyć obiegi.
| Objaw | Najczęstsza przyczyna | Co robię najpierw |
|---|---|---|
| Szum w grzejnikach lub zaworach | Za duży przepływ albo zbyt wysoki bieg | Obniżam nastawę i sprawdzam równoważenie obiegów |
| Zimne końcówki grzejników | Zapowietrzenie, filtr albo za mały przepływ | Odpowietrzam, czyścię filtr i weryfikuję ustawienie pompy |
| Buczenie i drgania | Naprężenia rur, zła pozycja albo pęcherze powietrza | Sprawdzam poziom, podparcie rur i odpowietrzenie układu |
Jeśli pompa po odpowietrzeniu dalej brzmi jakby pracowała z powietrzem, zwykle problem nie leży w elektronice, tylko w hydraulice instalacji. Wtedy warto wrócić do błędów montażowych, bo to tam najczęściej kryje się przyczyna.
Najczęstsze błędy, które skracają życie pompy
W wielu instalacjach awaria nie wynika z wady samej pompy, tylko z tego, jak została osadzona. To są drobiazgi, ale ich suma bardzo szybko wychodzi w pracy całego systemu.
| Błąd | Skutek | Jak to poprawić |
|---|---|---|
| Oś silnika nie jest pozioma | Gorsze odpowietrzanie, hałas, szybsze zużycie | Ustawić korpus zgodnie z instrukcją producenta |
| Rury wiszą na pompie | Naprężenia, mikropęknięcia, przecieki | Odciążyć instalację dodatkowymi podporami |
| Brak płukania przed startem | Szlam, opiłki i piasek niszczą wirnik | Przepłukać układ czystą wodą przed uruchomieniem |
| Start bez odpowietrzenia | Kawitacja, czyli praca z pęcherzami powietrza, i spadek wydajności | Odpowietrzyć pompę oraz obiegi, zanim wejdzie na stałą pracę |
| Montaż w najniższym punkcie układu | Osad i brud zbierają się dokładnie tam, gdzie nie powinny | Przenieść pompę wyżej, jeśli pozwala na to układ |
Najgroźniejsze jest to, że część tych błędów nie daje objawów od razu. Dlatego przy starszych instalacjach nie zawsze opłaca się upierać przy samodzielnym montażu, szczególnie gdy układ wymaga przeróbek hydraulicznych albo elektrycznych.
Kiedy lepiej oddać montaż instalatorowi
Samodzielny montaż ma sens wtedy, gdy układ jest prosty, dostęp jest dobry, a producent pompy i źródła ciepła jasno opisuje sposób podłączenia. Jeśli jednak w grę wchodzi stara instalacja, kilka obiegów, rozdzielacz, zawory strefowe albo podejrzenie zamulenia rur, wolę nie udawać, że to tylko szybka podmiana urządzenia.
- gdy trzeba przerabiać układ rur, a nie tylko wymienić pompę na nową,
- gdy instalacja jest stara, głośna i pełna osadu,
- gdy w grę wchodzi podłączenie elektryczne, którego nie chcesz robić samodzielnie,
- gdy nie masz pewności co do kierunku przepływu, doboru miejsca lub wymaganego obejścia,
- gdy po poprzedniej pompie zostały objawy typu szum, nierówne grzanie albo częste zapowietrzanie.
W takich przypadkach fachowiec nie tylko zamontuje urządzenie, ale też szybciej wyłapie problem w całym układzie. To często ważniejsze niż sama wymiana pompy, bo źle ustawiona hydraulika potrafi zepsuć efekt nawet dobrego sprzętu.
Po kilku tygodniach sprawdź te trzy rzeczy
Po pierwszym rozruchu nie zamykam tematu od razu. Daję instalacji trochę czasu i wracam do niej po kilku dniach albo tygodniach, kiedy układ już się ułoży i wyjdą drobne niedociągnięcia.
- Czy filtr złapał brud - jeśli tak, układ nadal się czyści i warto go jeszcze raz skontrolować.
- Czy połączenia są suche - nawet śladowa wilgoć przy pompie to sygnał, że trzeba wrócić do złącza.
- Czy pompa nie pracuje niepotrzebnie na najwyższej nastawie - jeśli tak, problem zwykle leży w równoważeniu obiegów, a nie w samej pompie.
Jeśli po tych kontrolach instalacja grzeje równomiernie, nie hałasuje i nie łapie powietrza, to znak, że montaż został wykonany dobrze. Właśnie do tego sprowadza się cały sens pracy: pompa ma być prawie niewidoczna, a instalacja ma po prostu działać pewnie i bez niespodzianek.
