Przy mocowaniu chemicznym o trwałości decydują dwa wymiary: średnica i głębokość otworu. Źle dobrany otwór potrafi osłabić nośność, utrudnić osadzenie pręta albo po prostu zmarnować żywicę. Poniżej rozkładam to na prostą, praktyczną instrukcję: jak dobrać wiercenie do podłoża, jakie wartości pojawiają się w popularnych systemach i gdzie najczęściej popełnia się błąd.
Najkrótsza droga do poprawnego otworu
- Średnica otworu wynika z konkretnego systemu kotwy, a nie wyłącznie z rozmiaru pręta.
- Głębokość otworu zwykle powinna być o około 5 mm większa niż głębokość zakotwienia.
- W pełnym betonie i cegle pełnej obowiązują inne zasady niż w pustaku lub betonie komórkowym.
- Otwór trzeba bardzo dokładnie oczyścić, bo pył potrafi osłabić mocowanie bardziej niż drobna różnica w średnicy.
- Do pracy na zewnątrz liczy się też materiał pręta: stal ocynkowana, nierdzewna A4 albo rozwiązanie wskazane przez producenta.
Z czego składa się system kotwy chemicznej
W kotwie chemicznej nie pracuje sam otwór, tylko cały układ: żywica, pręt gwintowany i podłoże. To właśnie materiał każdego z tych elementów decyduje, czy mocowanie będzie tylko „trzymało”, czy faktycznie wykorzysta pełną nośność systemu.
Najczęściej spotykam trzy typy żywic. Poliestrowe są popularne i ekonomiczne, dobrze sprawdzają się przy typowych mocowaniach średniego obciążenia. Winyloestrowe zwykle oferują lepszą odporność chemiczną i większą wszechstronność. Epoksydowe to z kolei rozwiązania wyższej klasy, wybierane tam, gdzie liczy się duża nośność, głębsze zakotwienie i większy margines bezpieczeństwa.
Równie ważny jest materiał pręta. W praktyce spotkasz stal węglową, stal ocynkowaną ogniowo i stal nierdzewną A4. Jeśli mocowanie ma pracować na zewnątrz, w wilgoci albo w bardziej wymagającym środowisku, materiał pręta przestaje być detalem, a staje się częścią decyzji technicznej. Do tego dochodzą tuleje siatkowe w podłożach drążonych, które zmieniają geometrię całego otworu i sposób pracy żywicy.
Kiedy masz już ten układ w głowie, można przejść do konkretu: jaką średnicę otworu wybrać w praktyce.
Jaka średnica otworu jest właściwa
Najważniejsza zasada brzmi: nie dobieram średnicy „na oko” do pręta. W systemach iniekcyjnych producent podaje konkretną średnicę wiercenia, bo liczy się grubość pierścienia żywicy wokół pręta, rodzaj podłoża i sposób obciążenia.
W popularnych kartach technicznych spotkasz bardzo konkretne zestawienia. Poniżej podaję przykładowe wartości, które dobrze pokazują logikę doboru wymiarów. To nie jest jedna sztywna norma dla całego rynku, ale praktyczny punkt odniesienia, od którego warto zacząć.
| Rozmiar systemu | Przykładowa średnica otworu | Przykładowa głębokość otworu | Co to oznacza w praktyce |
|---|---|---|---|
| M8 | 10 mm | 85 mm | Typowy zakres dla lżejszych mocowań i drobniejszych elementów. |
| M10 | 12 mm | 90 mm | Częsty wybór do wsporników, obejm i lekkich konstrukcji. |
| M12 | 14 mm | 100 mm | Lepszy wybór, gdy obciążenie rośnie i nie chcesz pracować na granicy. |
| M16 | 18 mm | 110 mm | Rozmiar spotykany przy mocowaniach, które zaczynają przenosić wyraźnie większe siły. |
W większych rozmiarach różnice robią się jeszcze bardziej wyraźne: w jednym z popularnych systemów M20 wymaga już otworu 24 mm, M24 - 28 mm, a M30 - 35 mm. To dobry przykład, dlaczego sama średnica gwintu nie wystarczy do planowania wiercenia.
Ja zawsze patrzę na dwie rzeczy jednocześnie: nominalny rozmiar pręta i tabelę producenta. Dopiero ich połączenie daje sensowną odpowiedź na to, jaki otwór wykonać. Sama średnica to jednak dopiero połowa tematu, bo równie ważna jest głębokość wiercenia.
Jak głęboki ma być otwór
Głębokość warto rozróżnić na dwie liczby: hef, czyli głębokość zakotwienia, oraz h0, czyli realną głębokość otworu. W praktyce otwór wiercę zwykle o około 5 mm głębiej niż wynika z głębokości osadzenia, żeby zostawić miejsce na pył i nadmiar żywicy.
To bardzo dobrze widać w danych technicznych popularnych systemów. Dla prętów M8 spotyka się układ 80 mm zakotwienia i 85 mm otworu, dla M10 - 85 i 90 mm, dla M12 - 95 i 100 mm, a dla M16 - 105 i 110 mm. Ten stały zapas nie jest przypadkiem. Ma ułatwić poprawne osadzenie pręta i ograniczyć ryzyko „dobicia” do dna otworu.
- Zbyt płytki otwór sprawia, że pręt nie wchodzi na pełną głębokość.
- Za mały zapas powoduje wypychanie żywicy i nieczytelne osadzenie elementu.
- Zbyt duża głębokość zwykle marnuje żywicę, ale bywa mniej groźna niż otwór za krótki, o ile producent tego nie zabrania.
- Najpraktyczniej jest zaznaczyć głębokość na wiertle i kontrolować ją w trakcie pracy.
Gdy głębokość się zgadza, najwięcej problemów sprawia zwykle sam materiał podłoża, dlatego trzeba go omówić osobno.
Materiał podłoża zmienia zasady wiercenia
To, co w betonie jest standardem, w pustaku może już być błędem. Ja zawsze najpierw sprawdzam, czy mam do czynienia z podłożem pełnym, drążonym czy komórkowym, bo od tego zależy nie tylko średnica, ale też sposób wiercenia i czyszczenia.
| Podłoże | Co zmienia w otworze | Na co zwracam uwagę |
|---|---|---|
| Beton pełny | Najprostszy i najbardziej przewidywalny wariant | Trzymam średnicę i głębokość z karty systemu, a potem dokładnie czyszczę otwór. |
| Cegła pełna i silikat | Wiercenie musi być spokojniejsze, żeby nie wyszczerbić krawędzi otworu | Unikam zbyt agresywnego udaru, bo łatwo o rozkruszenie brzegu. |

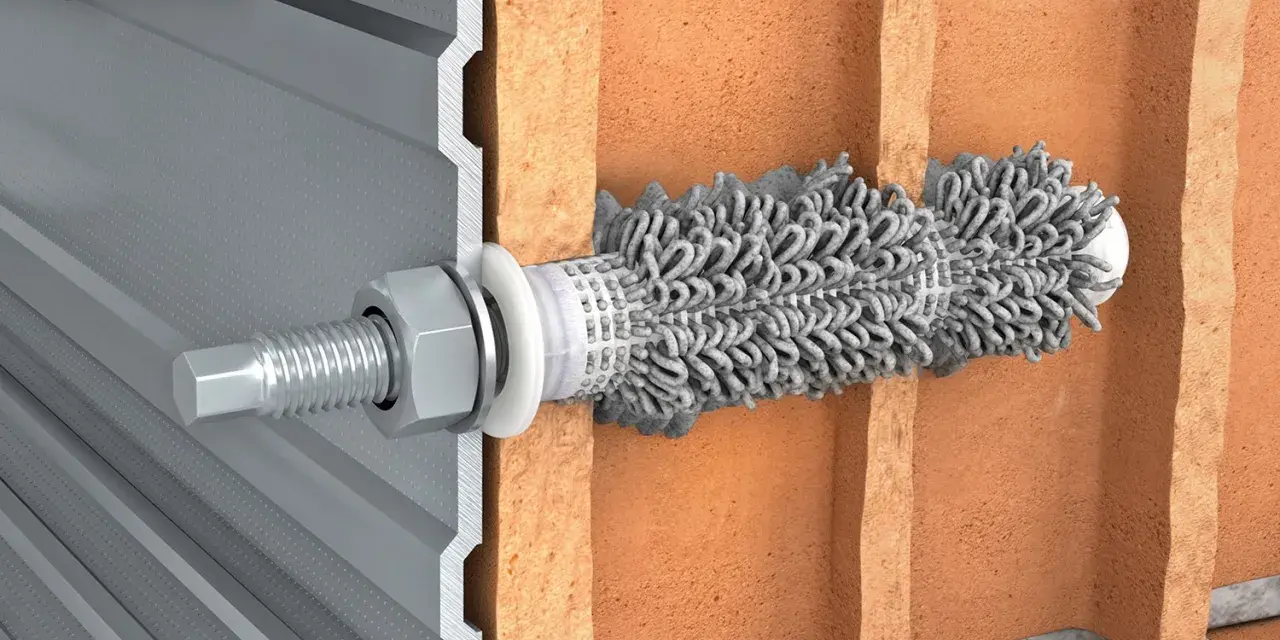

| Pustak i cegła drążona | Często potrzebna jest tuleja siatkowa lub koszulka | Średnicę dobieram do tulei, a nie do samego pręta. |
| Beton komórkowy | Podłoże jest miękkie, więc system musi być do niego przeznaczony | Nie zakładam, że standard z betonu sprawdzi się 1:1. |
W materiałach drążonych i miękkich większe znaczenie ma stabilizacja żywicy niż sama siła dociśnięcia pręta. Dlatego w tych podłożach lepiej trzymać się konkretnej instrukcji niż „uniwersalnego” wiercenia. Przy kamieniu naturalnym dochodzi jeszcze nierównomierna gęstość, więc pierwszy otwór robię szczególnie ostrożnie, bez zgadywania reakcji materiału.
Dobór podłoża wyjaśnia, dlaczego te same oznaczenia M10 czy M12 nie zawsze znaczą identyczny otwór. Jeśli to zlekceważysz, nawet dobrze dobrana kotwa zacznie pracować gorzej, niż powinna.
Najczęstsze błędy, które psują kotwienie
W tej części zwykle nie ma żadnej „magii”, tylko powtarzalne potknięcia. Większość problemów zaczyna się od pośpiechu albo od założenia, że wszystkie systemy działają tak samo.
- Wiercenie otworu o tej samej średnicy co pręt bez sprawdzenia karty produktu. W niektórych systemach to błąd od pierwszego milimetra.
- Brak zapasu głębokości. Jeśli nie ma miejsca na pył i żywicę, pręt nie siada prawidłowo.
- Niedokładne czyszczenie. Producenci często wymagają wyraźnej sekwencji czyszczenia, np. kilka przedmuchów, szczotka i ponowne przedmuchanie.
- Zbyt mocny udar w materiale drążonym. Otwór robi się większy niż powinien i kotwa traci oparcie.
- Za szybkie obciążenie przed utwardzeniem. Czas wiązania zależy od temperatury, więc zimą nie traktuję go jak stałej wartości.
- Dobór niewłaściwego materiału pręta do warunków pracy. Na zewnątrz oszczędzanie na stali potrafi zemścić się szybciej niż zły rozmiar otworu.
Jeśli te błędy wyłapiesz wcześniej, montaż idzie szybko i bez niepotrzebnych poprawek. Zostaje już tylko krótka kontrola przed osadzeniem pręta.
Co sprawdzam tuż przed osadzeniem pręta
Ja przed każdym montażem odhaczam sobie prostą listę. To zajmuje chwilę, ale oszczędza późniejszego poprawiania otworu, żywicy i całego mocowania.
- Sprawdzam kartę techniczną konkretnego systemu, a nie tylko nazwę kotwy.
- Potwierdzam średnicę i głębokość otworu na wiertle.
- Oczyszczam otwór do momentu, aż nie zostaje w nim luźny pył.
- Kontroluję, czy pręt ma właściwy materiał do warunków pracy.
- Odczytuję czas wiązania i nie obciążam mocowania za wcześnie.
Przy mocowaniu chemicznym nie wygrywa ten, kto wierci szybciej, tylko ten, kto pilnuje detali: średnicy, głębokości, czyszczenia i zgodności materiałów. Gdy te elementy się zgadzają, kotwa pracuje przewidywalnie i bez nerwowego poprawiania otworów.
