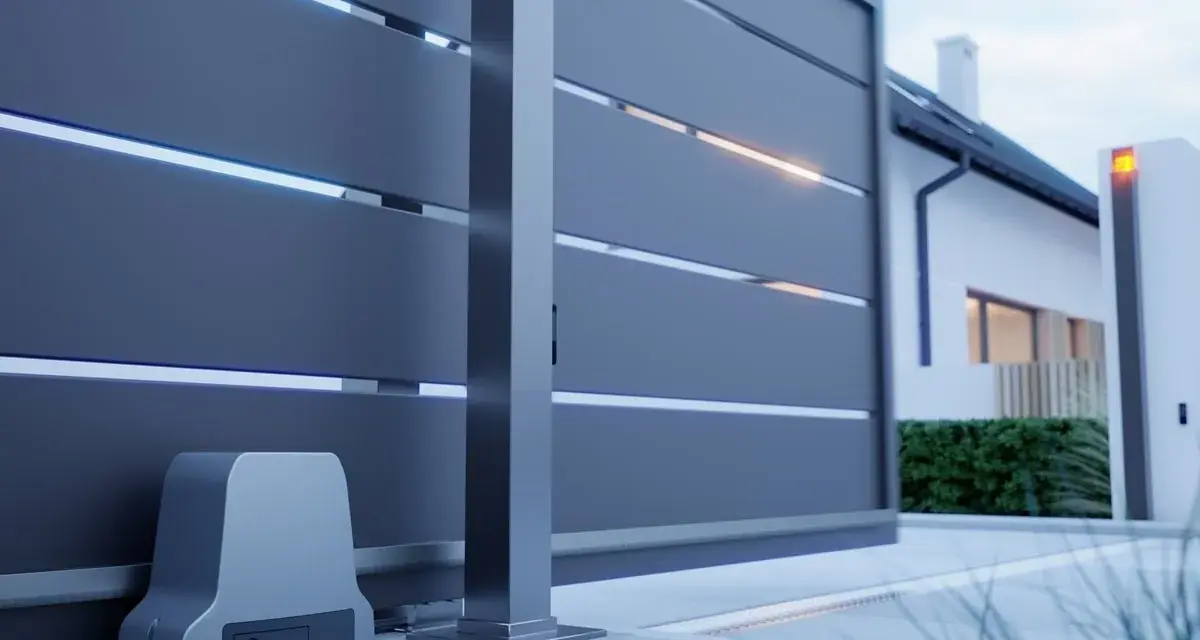

Solidny fundament pod bramę przesuwną to nie detal, tylko element, który decyduje o tym, czy skrzydło będzie pracowało lekko po kilku latach, czy zacznie ocierać, klinować się i wymagać regulacji po każdej zimie. Poniżej rozbieram temat na czynniki praktyczne: od głębokości posadowienia, przez zbrojenie, po przepusty pod automatykę i typowe błędy wykonawcze. To materiał dla kogoś, kto chce wykonać podstawę raz, a dobrze.
Najważniejsze rzeczy, które trzeba ustalić przed betonowaniem
- Głębokość musi zejść poniżej strefy przemarzania gruntu, więc w Polsce najczęściej mówimy o 80-140 cm, a bezpiecznym minimum praktycznym bywa 120 cm.
- W bramie samonośnej beton pracuje głównie pod przeciwwagą, wózkami i słupkiem prowadzącym; w bramie szynowej dochodzi cała linia jezdna.
- Do podstawy najczęściej stosuje się beton C20/25 i zbrojenie ze stali żebrowanej, ale równie ważne są otulina, poziom i dobre zagęszczenie gruntu.
- Przepusty pod przewody i miejsce na napęd trzeba przewidzieć przed wylaniem betonu, bo później oznacza to kucie i poprawki.
- Najwięcej problemów powodują zbyt płytki fundament, brak odwodnienia i montaż bramy zanim beton odpowiednio zwiąże.
Dlaczego fundament decyduje o pracy bramy przesuwnej
W praktyce największy błąd inwestorów polega na tym, że patrzą na skrzydło, automat i ładny wygląd ogrodzenia, a fundament traktują jak zwykły beton. Ja patrzę odwrotnie: jeśli podstawa jest źle zrobiona, nawet dobra brama zacznie pracować ciężko, szarpać albo wymagać ciągłych regulacji.
Brama przesuwna generuje obciążenia nie tylko pionowe, ale też dynamiczne. Podczas ruszania, hamowania i domykania siły rozkładają się na wózki, prowadnicę, słupki i samą ławę betonową. Jeśli grunt pracuje zimą albo fundament jest za płytki, cała geometria układu się rozjeżdża. Wtedy pojawia się tarcie, opór i charakterystyczne ocieranie, które zwykle nie wynika z samej bramy, tylko z podłoża.
Warto też odróżnić dwa rozwiązania. W bramie samonośnej fundament skupia się pod częścią nośną, czyli tam, gdzie pracują wózki i przeciwwaga. W bramie szynowej dochodzi jeszcze prowadzenie po szynie osadzonej w podłożu, więc geometria i odwodnienie muszą być jeszcze staranniejsze. To dlatego w rozmowie o bramie przesuwnej fundament jest w gruncie rzeczy elementem mechaniki, a nie tylko pracą murarską.
Kiedy wiem już, dlaczego konstrukcja musi być sztywna i stabilna, przechodzę do wymiarów, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak dobrać wymiary do bramy i gruntu
Nie ma jednego wymiaru dla wszystkich, ale są bezpieczne widełki, od których warto zacząć. Najważniejsza zasada jest prosta: fundament musi być dostosowany do strefy przemarzania, ciężaru bramy i sposobu jej prowadzenia. Jeśli którykolwiek z tych elementów zostanie zignorowany, reszta przestaje mieć znaczenie.
Przy bramach samonośnych długość ławy wynika głównie z przeciwwagi i miejsca pod wózki. Przy szynowych dochodzi jeszcze ciągłość prowadzenia po podłożu. W obu przypadkach nie zgaduję wymiaru z głowy, tylko dopasowuję go do rysunku technicznego i warunków na działce.
| Element | Praktyczna zasada | Co sprawdzić w projekcie |
|---|---|---|
| Głębokość posadowienia | Poniżej strefy przemarzania, najczęściej 80-140 cm; jako bezpieczny punkt odniesienia przyjmuję zwykle 120 cm lub więcej. | Region, rodzaj gruntu, poziom wody i ewentualne podniesienie terenu przez kostkę. |
| Szerokość ławy | Zwykle 50-70 cm, a przy cięższych bramach nie schodzę do minimum. | Masa skrzydła, rozstaw wózków, miejsce na zbrojenie i kotwy. |
| Długość ławy pod bramę samonośną | Pod część przeciwwagi i strefę pracy wózków; przy popularnych bramach 3-5 m często wychodzi 1,2-1,8 m, ale zawsze decyduje dokumentacja producenta. | Długość przeciwwagi, położenie słupka prowadzącego i planowane miejsce napędu. |
| Wysokość nad terenem | Najczęściej 10-15 cm, żeby ograniczyć zawilgocenie i podciąganie wody z kostki lub gruntu. | Spadki podjazdu, planowaną nawierzchnię i ryzyko zalegania śniegu. |
| Osobna stopa pod automatykę | W wielu systemach spotyka się wymiar około 450 x 300 x 200 mm, ale tu zawsze liczy się instrukcja konkretnego napędu. | Trasa kabli, pozycja napędu i sposób mocowania podstawy. |
Przy bramie samonośnej przeciwwaga zwykle zajmuje około 30-50% światła wjazdu, ale dokładny udział zależy od konstrukcji i materiału. Dlatego przy modelu 4-metrowym nie zgaduję wymiaru „z głowy”, tylko sprawdzam rysunek techniczny i dopasowuję ławę do realnego układu wózków.
Jeżeli grunt jest gliniasty, podmokły albo działka ma wyraźny spadek, nie schodziłbym do minimalnych wartości. W takich warunkach lepiej zrobić podstawę mocniejszą niż ryzykować późniejsze podkopywanie, podbijanie albo poprawki po pierwszej zimie.
Po ustaleniu wymiarów przechodzę do samego wykonania, bo tu liczy się kolejność prac, a nie tylko sam beton.
Jak wykonać fundament krok po kroku
1. Wytycz oś i przygotuj wykop
Najpierw wyznaczam linię ogrodzenia, pozycję słupków i miejsce, w którym będzie pracować przeciwwaga. Wykop robię szerszy o 20-30 cm od samej ławy, bo potrzebuję miejsca na szalunek, poziomowanie i wygodne zbrojenie. Dno wykopu oczyszczam z luźnej ziemi, a w gruntach słabszych wymieniam miękką warstwę na zagęszczony kruszywo.
2. Zrób podsypkę i szalunek
Na dno daję podsypkę z kruszywa o grubości zwykle 10-15 cm, która pomaga odprowadzić wodę i ustabilizować spód. Szalunek, czyli forma z desek lub płyt, trzyma kształt betonu do czasu związania. Zostawiam też miejsce na ewentualne podniesienie górnej krawędzi o 10-15 cm ponad teren, żeby woda i śnieg nie stały przy podstawie.
3. Zaplanuj przepusty i poziomy
Jeśli od razu wiem, że będzie napęd, fotokomórki albo wideodomofon, wkładam rury osłonowe PVC jeszcze przed wylaniem mieszanki. Ten etap jest prosty, ale później oszczędza najwięcej nerwów. Wystarczy jeden brakujący peszel i nagle trzeba kuć świeżo wykończony podjazd.
Przeczytaj również: Zasuwa do drzwi - Wybór, montaż, trwałość. Uniknij błędów!
4. Zabetonuj jedną, spójną podstawę
Najczęściej stosuję beton C20/25, bo daje rozsądny kompromis między wytrzymałością a dostępnością. Wylewam całość możliwie jednorazowo, zagęszczam mieszankę i kontroluję poziom. Po wylaniu chronię beton przed zbyt szybkim wysychaniem i przed deszczem, a pełną wytrzymałość przyjmuję dopiero po 28 dniach.
Przy montażu ciężkich elementów nie spieszyłbym się z obciążaniem świeżej podstawy. W praktyce to właśnie cierpliwość na tym etapie oszczędza późniejszych reklamacji, bo brama nie wybacza fundamentu, który „jeszcze trochę doschnie”.
Zbrojenie i osadzenie elementów, które muszą wyjść idealnie
Sam beton dobrze znosi ściskanie, ale słabiej radzi sobie z rozciąganiem. Dlatego zbrojenie nie jest dodatkiem, tylko częścią konstrukcji. Otulina, czyli warstwa betonu otaczająca stal, musi być wystarczająco gruba, żeby chronić pręty przed korozją i pracą przy samej krawędzi ławy.
| Element | Jak to robię w praktyce | Po co to robię |
|---|---|---|
| Zbrojenie podłużne | W cięższych układach stosuję kilka prętów żebrowanych, często Ø12 mm, ułożonych równolegle do osi fundamentu. | Przejmuje rozciąganie i ogranicza pękanie ławy. |
| Strzemiona | Łączę pręty strzemionami, zwykle z cieńszego pręta, rozmieszczonymi co kilkanaście centymetrów. | Utrzymują geometrię kosza zbrojeniowego i poprawiają sztywność. |
| Otulina betonu | Zostawiam wokół stali kilka centymetrów betonu, zamiast wciskać pręty przy samą krawędź. | Chroni zbrojenie przed wilgocią i korozją. |
| Kotwy i śruby fundamentowe | Osadzam je zgodnie z rozstawem otworów w podstawie napędu albo słupków, najlepiej z kontrolą pionu jeszcze przed związaniem betonu. | Ułatwiają późniejszy montaż i eliminują wiercenie w gotowej ławie. |
| Przepusty pod przewody | Prowadzę je w rurach PVC lub peszlach, zanim beton trafi do wykopu. | Chronią zasilanie i sterowanie przed uszkodzeniem oraz wilgocią. |
W cięższych bramach spotyka się układ oparty na kilku pionowych koszach z 4 prętów Ø12 mm, spiętych strzemionami Ø6 mm co około 150 mm. To nie jest uniwersalny dogmat dla każdej realizacji, ale dobrze pokazuje skalę, której potrzebuje stabilna, pracująca pod obciążeniem podstawa.
Jeśli napęd ma własną stopę montażową, traktuję ją osobno. Nie próbuję „załatwić wszystkiego jednym bloczkiem”, bo motoreduktor, centrala i listwa zębata potrzebują dokładnego ustawienia, a nie improwizacji przy gotowej kostce.
Po takim przygotowaniu fundament nie tylko stoi, ale rzeczywiście współpracuje z bramą. Mimo to najwięcej problemów pojawia się dopiero później, gdy ktoś zlekceważy kilka pozornie małych błędów.
Najczęstsze błędy, które wychodzą dopiero po pierwszej zimie
- Zbyt płytkie posadowienie - fundament zaczyna pracować po mrozie, a brama traci geometrię i ciężej się przesuwa.
- Brak odwodnienia - woda zbierająca się przy podstawie osłabia grunt, a zimą rozsadza strefę przy krawędzi ławy.
- Pominięcie peszli i przepustów - przewody trzeba później prowadzić na skróty albo kuć gotową nawierzchnię.
- Złe ustawienie wysokości - jeśli nie uwzględnię przyszłej kostki, mogę zostawić za małą lub za dużą szczelinę pod bramą; w wielu systemach przyjmuje się orientacyjnie 70-110 mm, ale finalnie decyduje projekt.
- Montaż przed związaniem betonu - ława wygląda na twardą po kilku dniach, ale to jeszcze nie znaczy, że bezpiecznie przeniesie pełne obciążenie.
- Brak kontroli poziomu i pionu - nawet dobry napęd nie naprawi geometrii, jeśli słupki i punkt mocowania są ustawione krzywo.
Ja najczęściej widzę, że problem nie bierze się z jednego wielkiego błędu, tylko z kilku małych kompromisów: trochę za płytko, trochę za wąsko, trochę bez zapasu na kostkę. Potem po pierwszej zimie wszystko się sumuje i brama zaczyna „żyć własnym życiem”.
Jeśli jedna rzecz ma tu największą siłę, to właśnie konsekwentna geometria: poziom, pion, rozstaw i powtarzalność. Bez tego nawet bardzo solidna ława nie da pełnego efektu.
Co ustalić, zanim wylejesz beton
Ja przed betonowaniem sprawdzam jeszcze kilka rzeczy, bo to ostatni moment, w którym zmiana jest tania i szybka. Na tym etapie nie ma miejsca na zgadywanie - lepiej doprecyzować wszystko na papierze niż później poprawiać fundament młotem i szlifierką.
- Dokładny model bramy - rysunek techniczny mówi więcej niż ogólny opis produktu.
- Pozycję napędu - trzeba wiedzieć, gdzie stanie motoreduktor, gdzie wejdzie zasilanie i jak poprowadzić przewody.
- Miejsce słupka prowadzącego i łapacza - to one domykają całą geometrię zestawu.
- Docelowy poziom nawierzchni - kostka, asfalt albo beton mogą zmienić finalną wysokość pracy bramy.
- Warunki gruntu - na słabym podłożu warto rozważyć głębsze posadowienie albo konsultację z wykonawcą.
- Termin montażu - ciężkie elementy najlepiej instalować dopiero wtedy, gdy beton osiągnie odpowiednią nośność.
Tak właśnie odróżniam dobrą podstawę od tej, która tylko wygląda poprawnie na świeżym betonie. Jeśli te punkty są ustalone przed pierwszą łopatą, brama zwykle działa spokojnie, bez niepotrzebnych regulacji i bez nerwowego poprawiania podjazdu po zimie.
